j9九游会应用技术实验室使用行星式混料机MSK-SFM-1，桌面式行星混料机MSK-SFM-1S，小型V型罐混料机SFM-11三种混料机，对氧化铝粉，石英玻璃粉进行混料，考察不同球磨珠（氨酯不锈钢球（15mm,20mm）,氧化锆球（8mm,12mm）,不锈钢球（10mm））及球磨罐（尼龙罐（100mm,500mm）,刚玉罐（100mm,500mm））对物料粒径的影响。结果如下：

实验条件：

球料比：5:1；氧化铝：石英/1:1

实验工艺：

实验数据

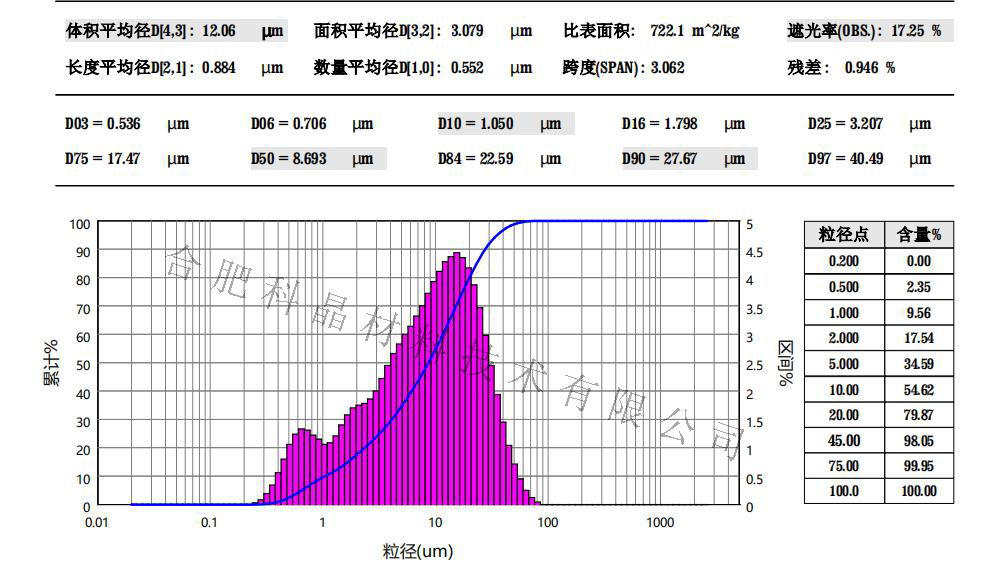

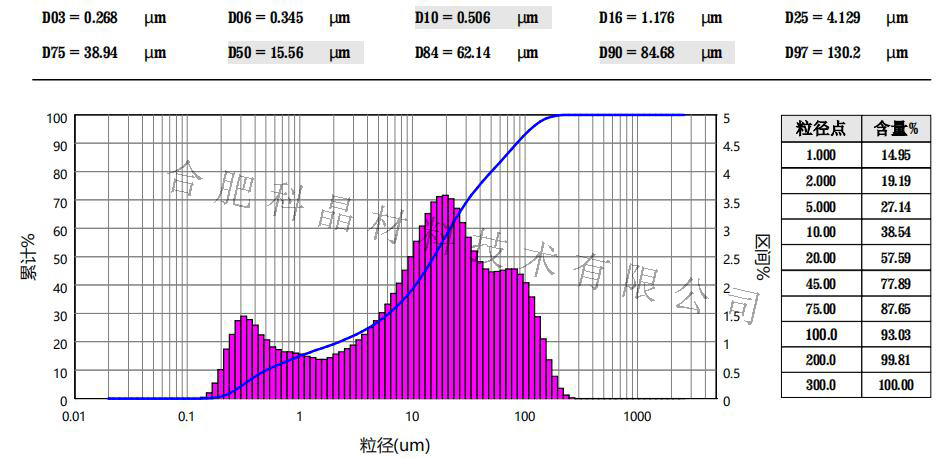

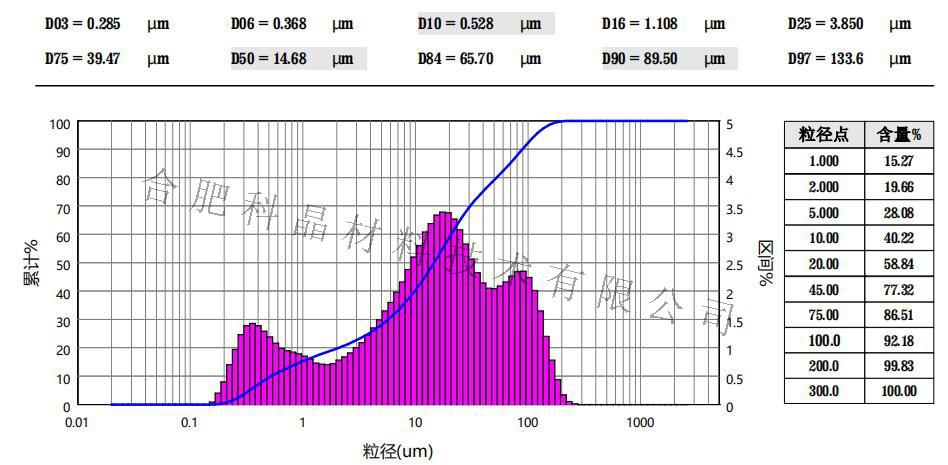

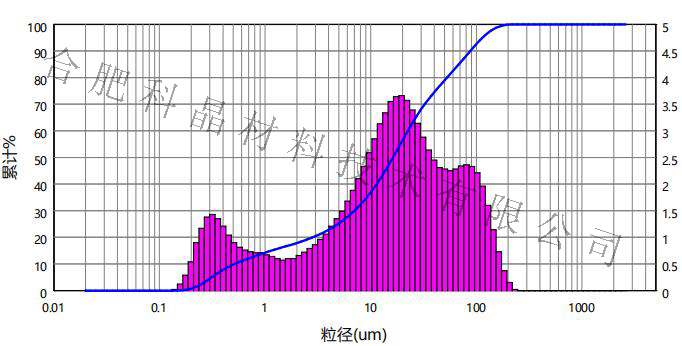

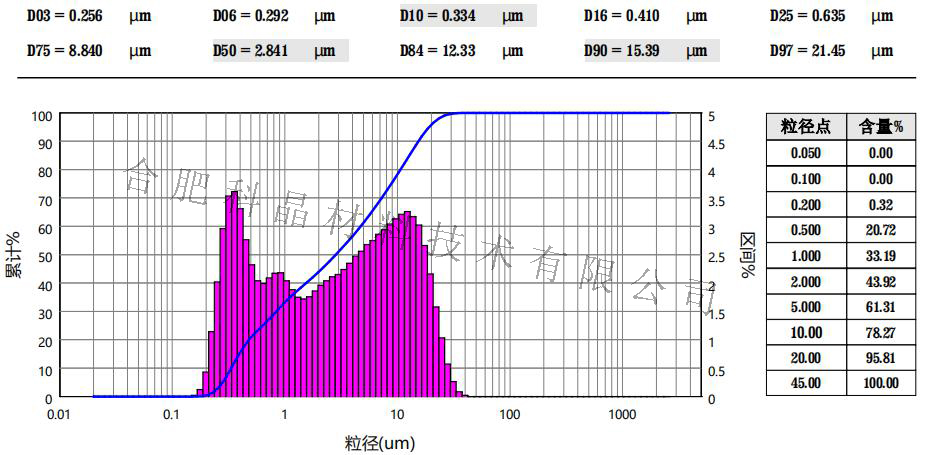

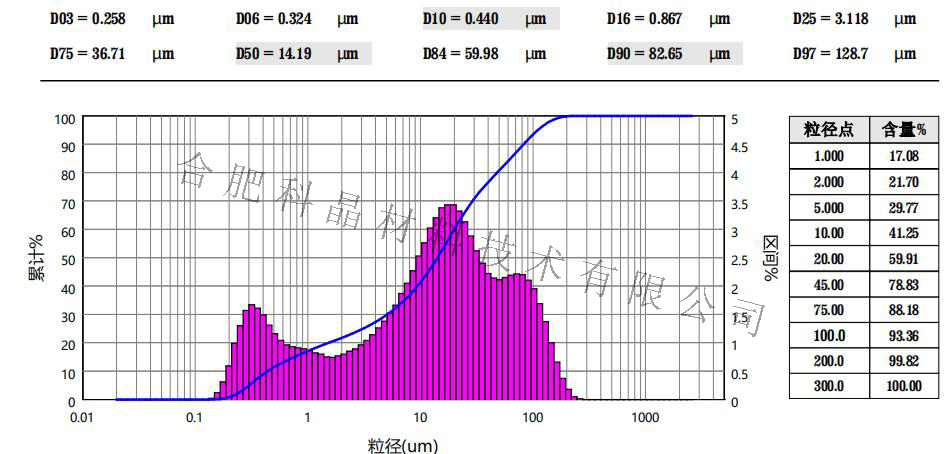

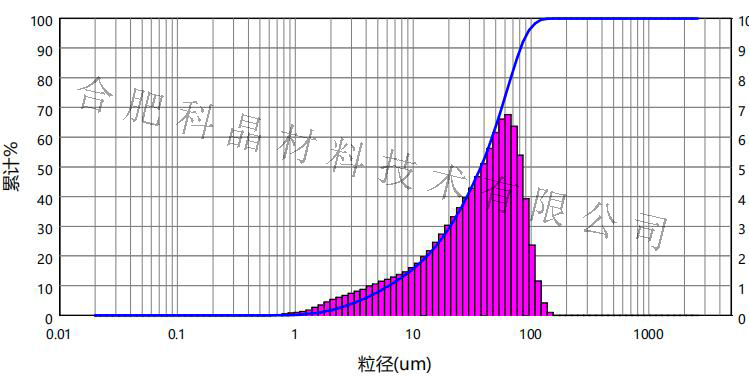

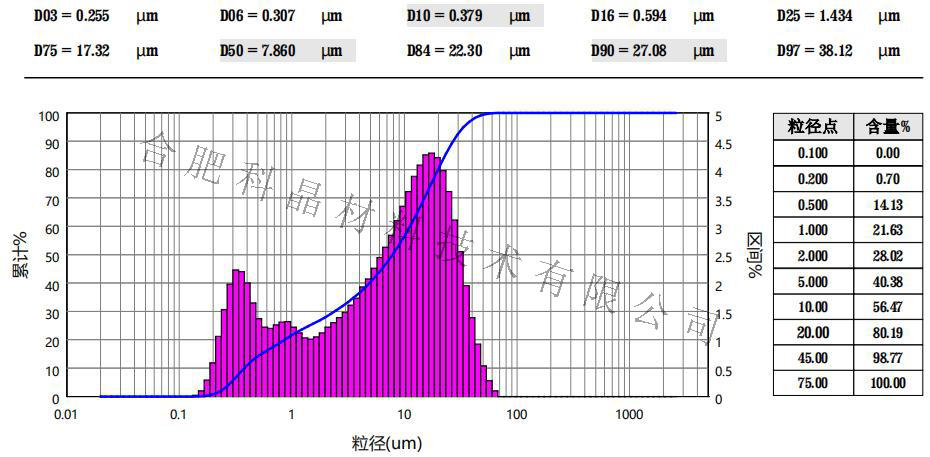

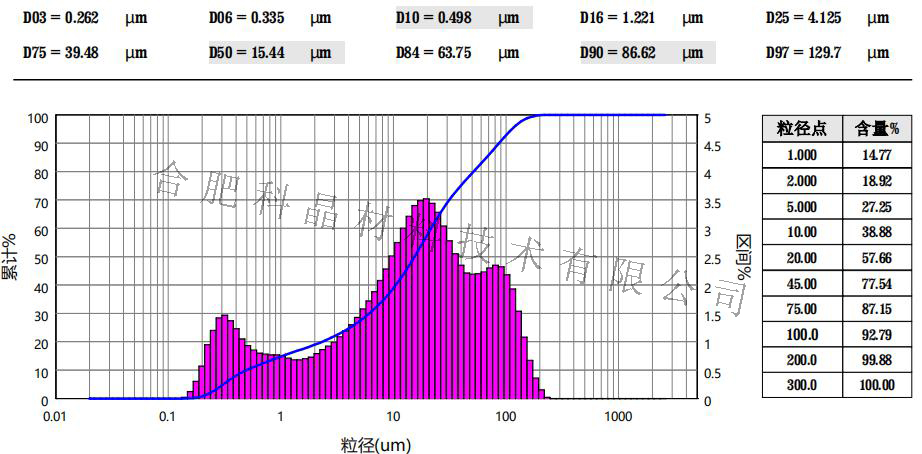

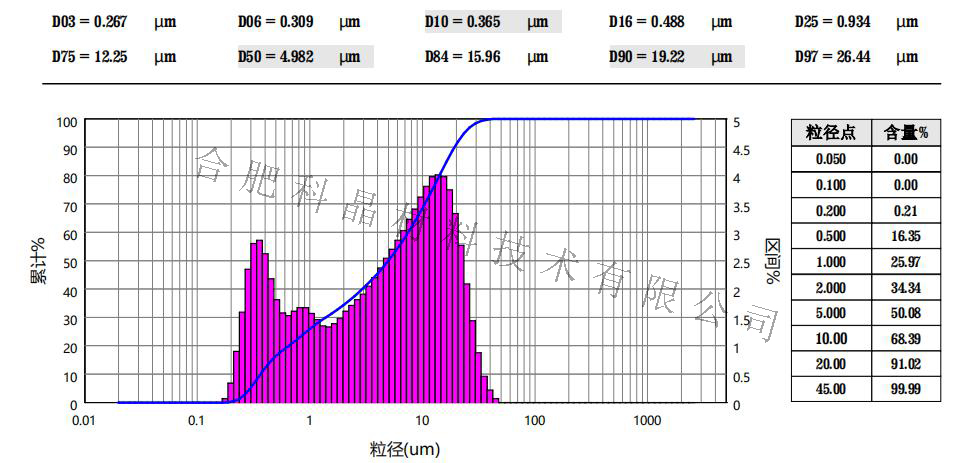

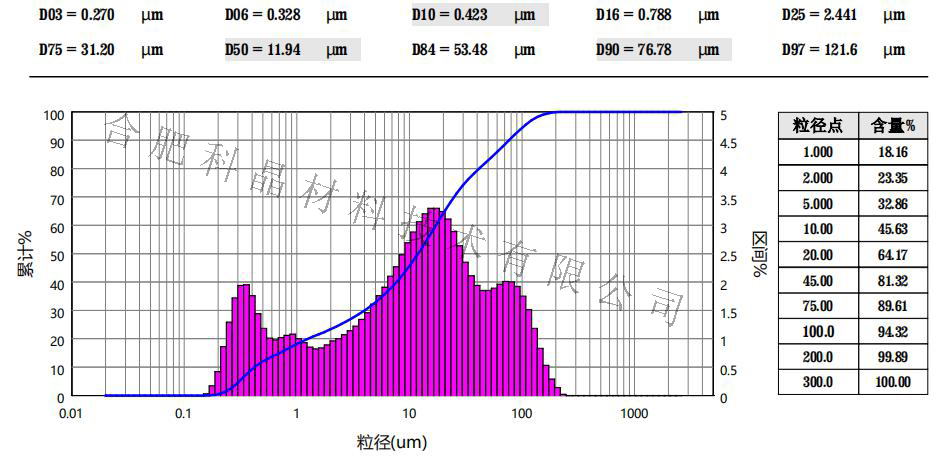

1、粒径检测。

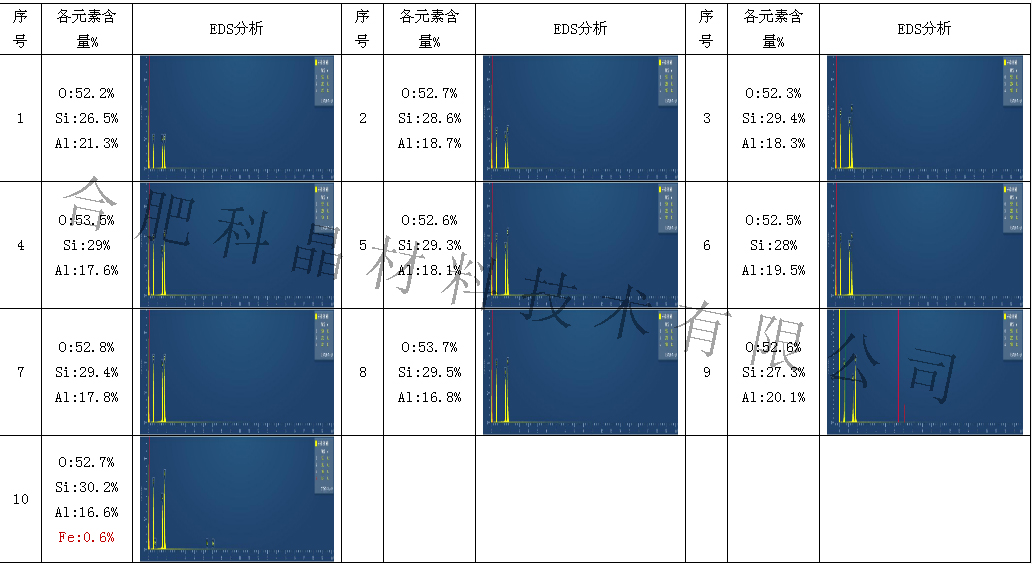

2、EDS检测。

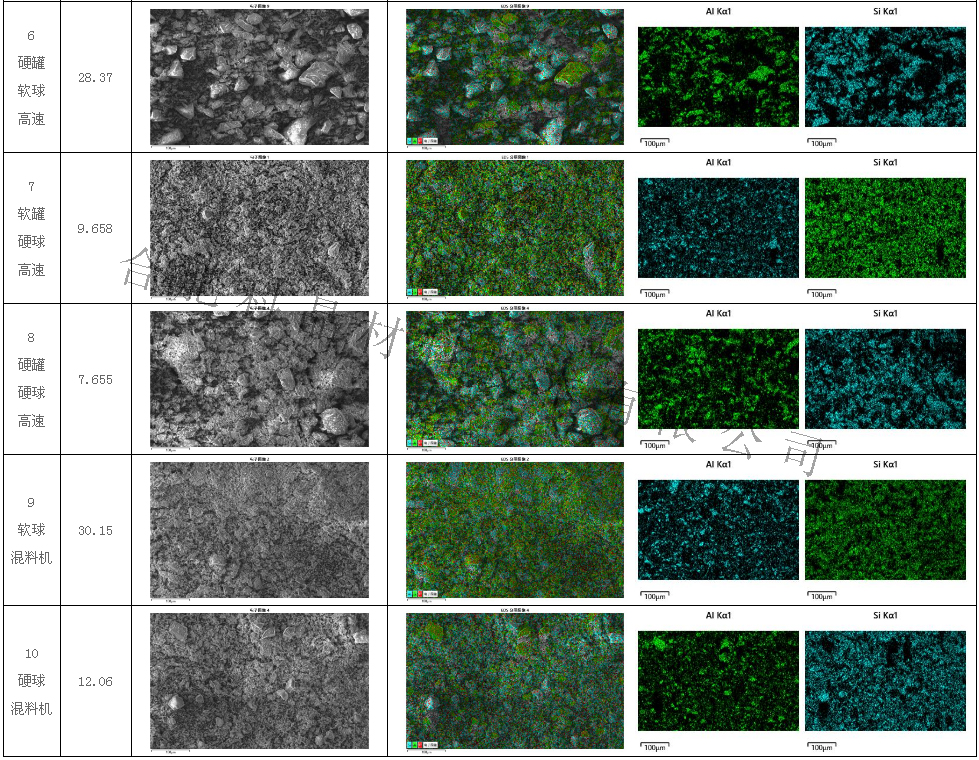

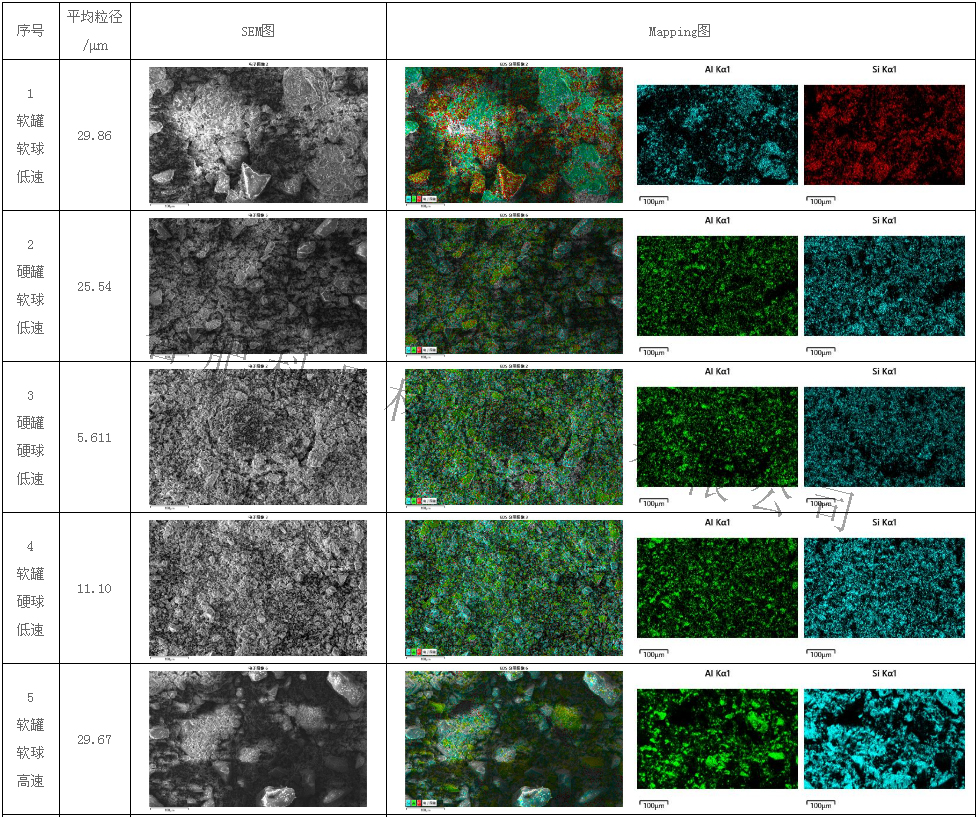

3、Mapping图。

实验结论：

①对同一设备（MSK-SFM-1、MSK-SFM-1S），软罐软球（尼龙罐与包聚氨酯不锈钢球）搭配，粒径变化最小。

②硬球更容易混合均匀，软球不易降低粒径。

③对于硬罐硬球，转速越大混合越均匀，同时粒径减少越明显。

④对于氧化铝和玻璃粉混合，Y型混料机SFM-11（软球）粒径减小最小，混料效果最好。

特别声明：

1. 以上所有实验仅为初步探究，仅供参考。由于我们水平有限，错误疏漏之处欢迎指出，我们非常期待您的建议。联系我们

2. 欢迎您提出其他实验思路，我们来验证。

3. 以上实验案例及数据只针对j9九游会设备，不具有普遍性。

4. 因为涉及保密问题，以上数据仅为部分数据，欢迎老师与我们联系，我们非常期待和您共同探讨设备的应用技术。
