固态电池测试装置配套加压夹具（手动）
型号：
JIG-1
产品概述：

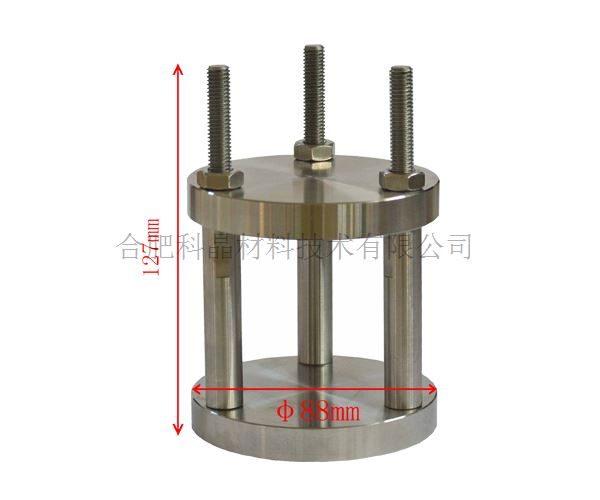

JIG-1是一款机械夹具，专门用于固定固态电池或液流电池测试套件，并对电池加压。同时也可与配重块和测厚仪配合，来测量固态电池材料的膨胀压力和膨胀率
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
结构 & 材料

· 夹具采用不锈钢制作

· 中心空间：90mm L x 70 mm x 150 mm H

夹具尺寸可根据客户要求定制
最大工作压力

· 100MPa

· 请用扭力扳手拧紧夹具顶部的螺母来控制压力

应用注意事项

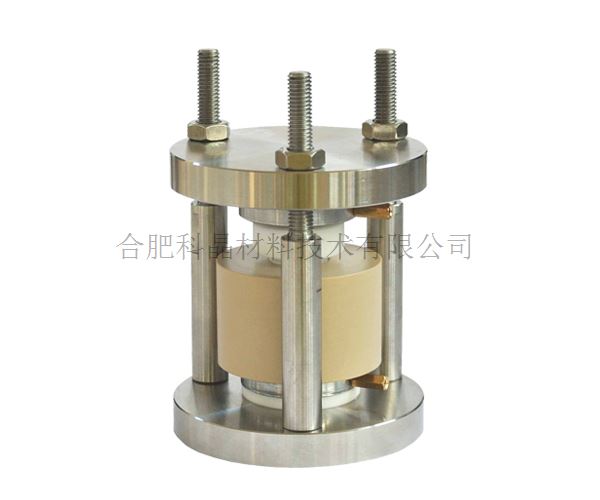

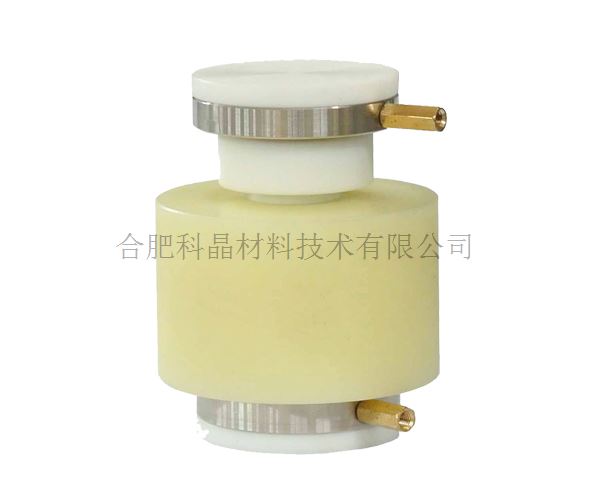

· 可往夹具中放入本公司制作的各种固态电池测试套件（面积< 65x80 mm ， 高度<90 mm H）通过扭力扳手来手动加压

· 此套夹具与厚度测试仪配合，可在固态电池测试过程中，测量电池材料的热膨胀系数（图1）

· 也可与配重块配合，测试固态电池的最大膨胀压力，测试方法为：将配重块依次放到夹具顶部，直到电池不再膨胀为止，此时配重块的重力就是电池的最大膨胀压力。（图2）

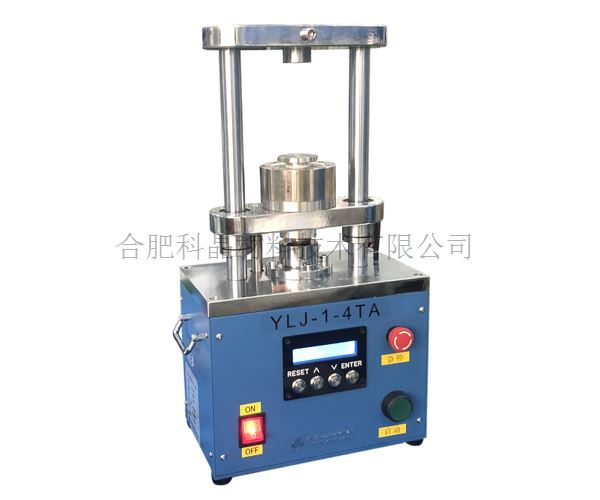

· 可选购精密气动夹具来代替机械手动夹具（图3）


  wps2.png      wps3.jpg      wps4.png
