GaAs晶体
- 产品概述：
- 砷化镓是一种重要的半导体材料。属Ⅲ－Ⅴ族化合物半导体。属闪锌矿型晶格结构。砷化镓是半导体材料中，兼具多方面优点的材料,但用它制作的晶体三极管的放大倍数小，导热性差，不适宜制作大功率器件。
免责声明：
本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。
如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
| 产品名称
|

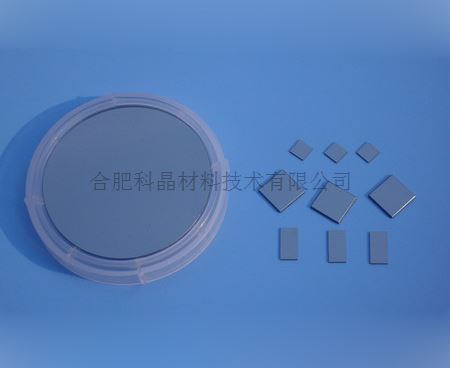

砷化镓(GaAs)晶体基片
|
| 技术参数
|
晶体结构： | 立方晶系 | 晶格常数： | a=5.6534Å | 导电类型： | N型掺Si；N型掺Te；不掺杂；P型掺Ga | 熔点： | 1237°C | 禁带宽度: | 1.4电子伏 | | 介电常数： | 13.1 | 位错密度： | <5x103cm^2 等 | 迁移率： | (3500-3600)cm2/vs 等 | 生长方法: | VGF生产方法 |
|
| 产品规格
|
常规晶向： | <100>、<110>、<111> | 常规尺寸： | 10x10x0.35mm；dia2″x0.35mm； | 抛光情况： | 单抛、双抛 | 表面粗糙度： | <15A | 注：尺寸及方向可按照客户要求定做。 |
|
| 晶体缺陷
|
人工生长单晶有可能存在晶体内部缺陷。 |
| 标准包装
|
1000级超净室100级超净袋 |
