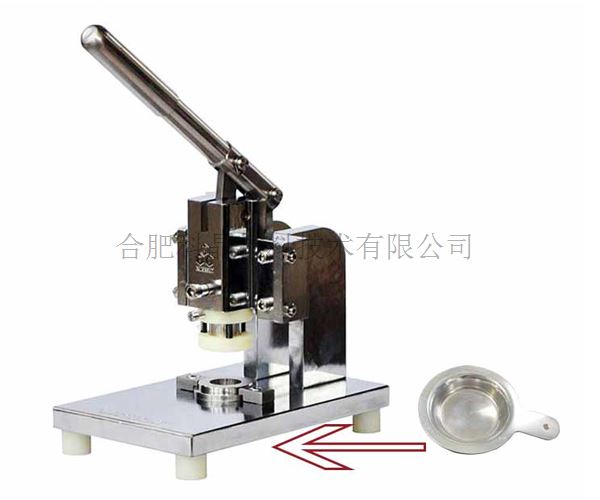

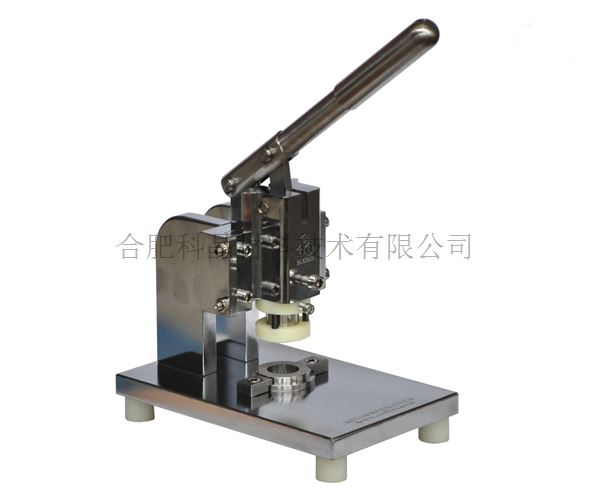

小型扣式电池切片机 (多种模具尺寸可选)
关键字：
手动 纽扣电池 切片
型号：
T07
产品概述：

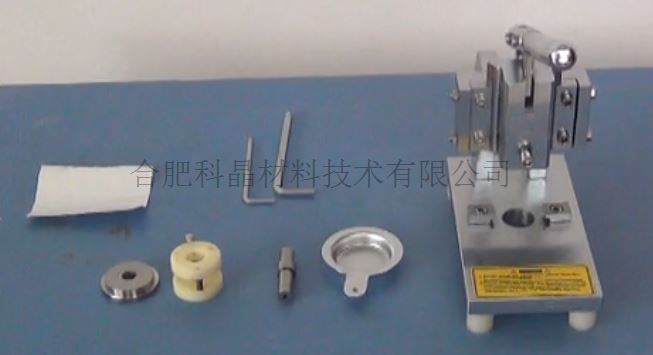

T07是一款手动纽扣电池切片机，可适用于研究所、实验室、大学教学及小批量生产的企业，随机附带一套切片模具，可在薄片材料上进行冲坑、落料、拉伸、成型等工艺。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

小型精密圆盘裁切机 (配有4套切割模具15、19、20和24mm)-T07
产品提示

j9九游会实验室邀请提示   特殊设备尺寸提示
相关视频



 image.png  wps24.png

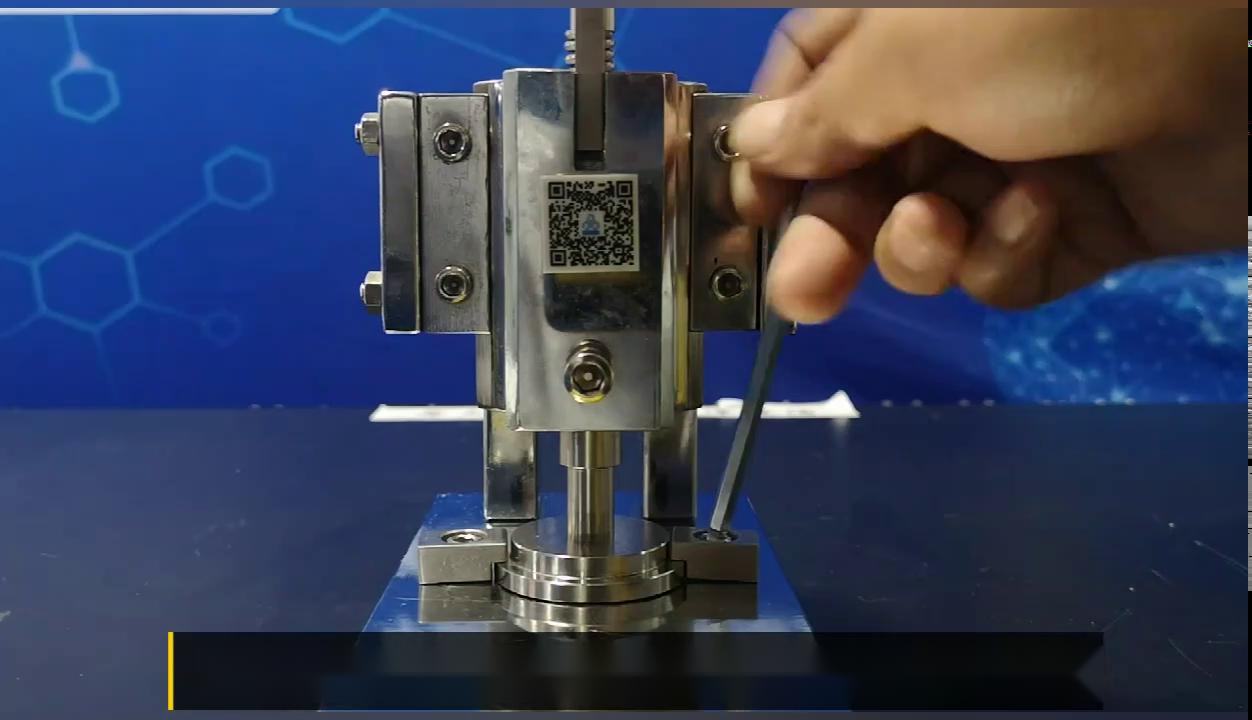

         操作视频                 锂片切环视频
主要特点

· 操作简便，体积小，可在φ230mm以上的手套过渡舱中自由穿过

· 模具更换容易

· 冲切精度高，无毛边、毛刺、压痕



基本参数

· 标准冲孔模具：φ12mm/φ16mm（其他尺寸可定制）

· 模柄孔直径：φ24mm

· 主要材质：主体结构采用不锈钢，模具采用淬火钢

· 工作台尺寸：105mm*235mm

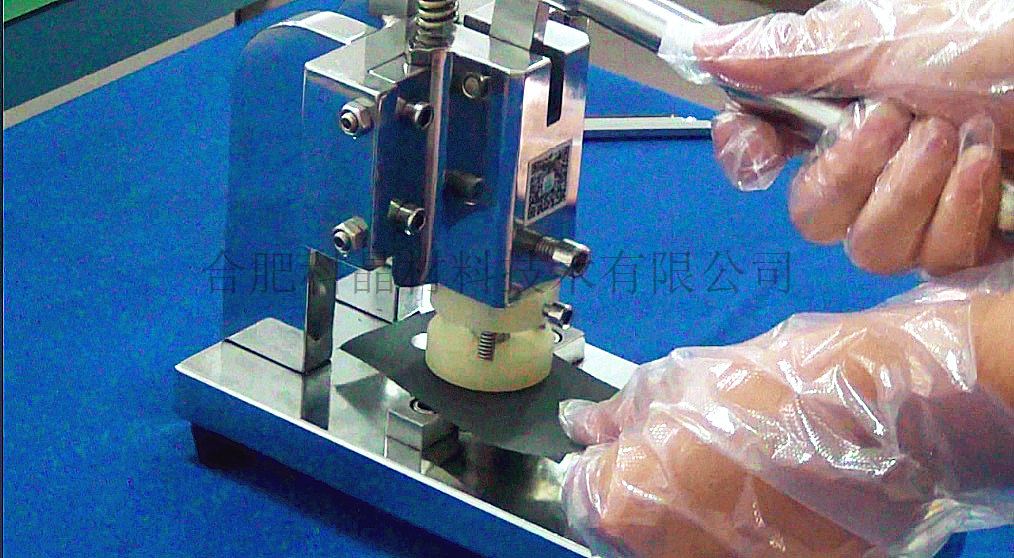

 T07展示 (1).gif   T07切片加字幕1.gif   T07成果展示新.gif



更多参数请联系j9九游会销售部
模具

· 标配冲孔模具：φ12/φ16mm

· 可选冲孔模具尺寸：可根据客户要求定制6mm-25mm

· 客选购切环模具：15mm I.D*24mm O.D的圆环

· 模具选择参考：

   15mm（CR20xx系列扣式电池电极片）

    19mm（CR20xx系列扣式电池及CR2325扣式电池负极片）

    20mm（CR2450扣式电池电极片，CR2325正极片，CR20xx系列扣式电池隔膜纸）

    24mm（CR24xx系列的电极片和分隔膜纸）


 结构.png    T07模具.jpg
尺寸

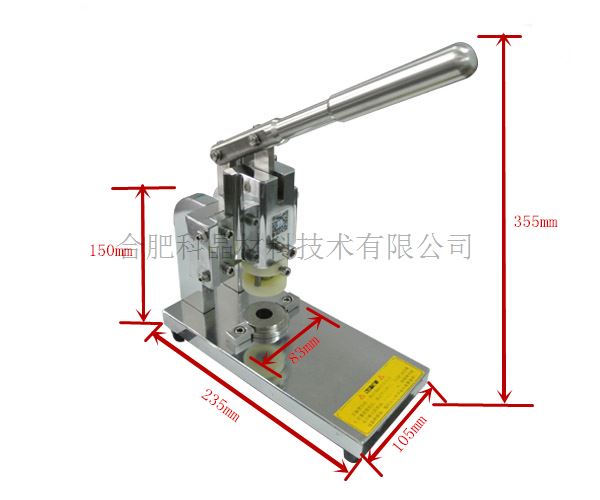

外形尺寸：长105mm*宽235mm*高355mm




（注：如果客户想放入手套箱中使用，购买前请详细询问设备尺寸，以便可以放进客户自己的手套箱中）
重量

约7.5KG
保质期

1年（不包含模具等损耗件）
注意事项

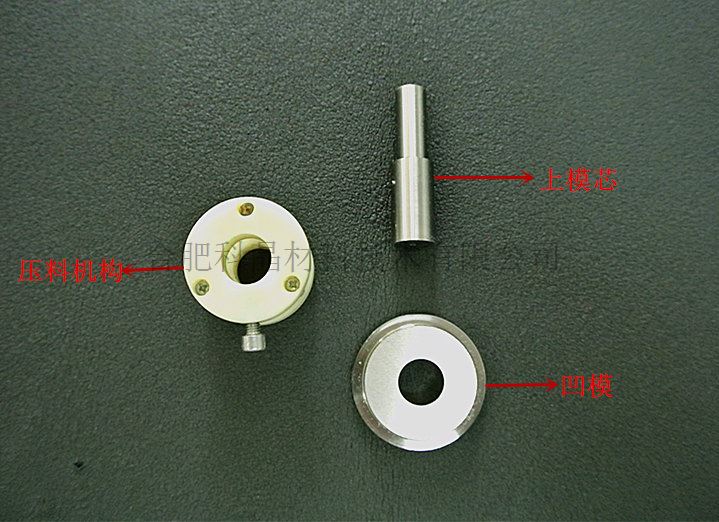

· 在调整模具上模芯和下凹模之间的配合间隙时，要使上模芯无阻碍的进入下凹模，上模芯进入下凹模的距离为0.5-1mm时冲裁效果最好。因为上模芯和下凹模的配合为小间隙，在未调整好间隙时切不可用力扳动手柄，以免损坏上模芯和下凹模的刃口，切记；

· 在冲裁0.02mm左右的隔膜纸时，因其太薄而且又软，需将隔膜纸放在A4纸上，使其在冲裁时能够被压料机构充分压紧，以达到最佳的冲裁效果。

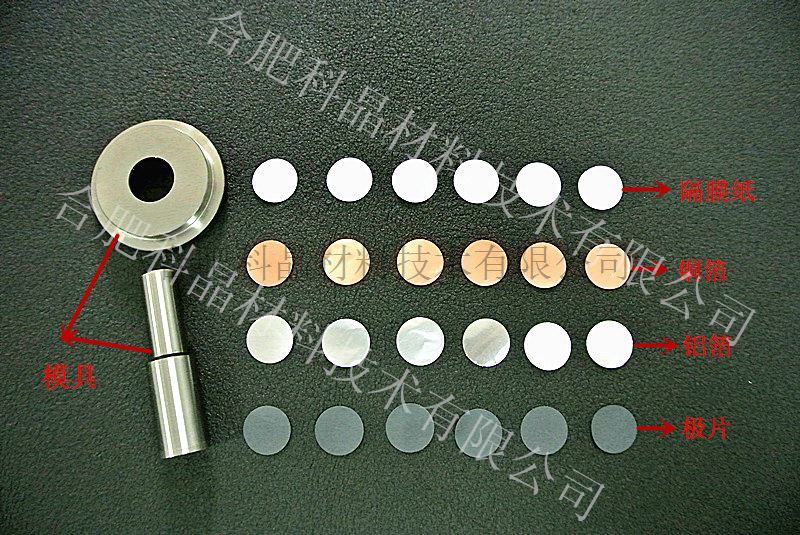

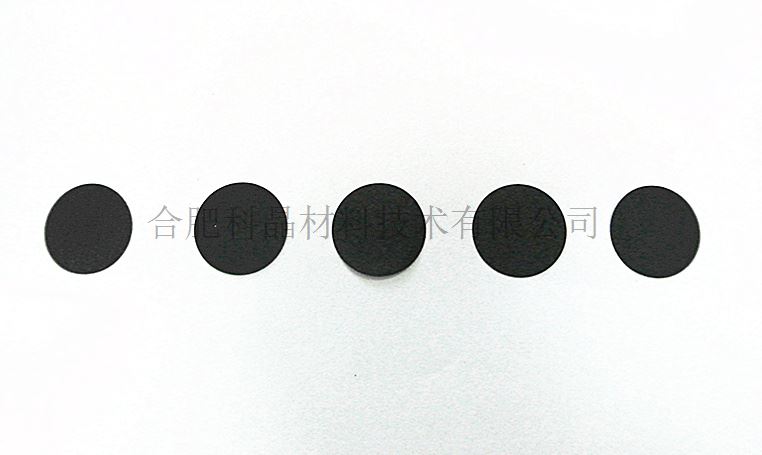

实验案例参考

为了更好地展示该产品，我们做了一些常见材料的切片，仅供参考，如果对您的材料不确定欢迎您亲自试用。详情请见底部的实验室模块。


结果：

材料

效果展示

厚度

备注

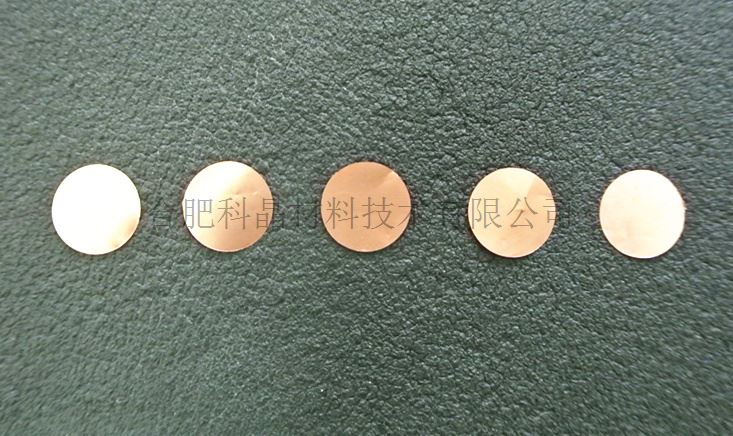

铜箔


0.015mm


铝箔


0.021mm


电池极片


0.15mm

双面涂和单面涂均可

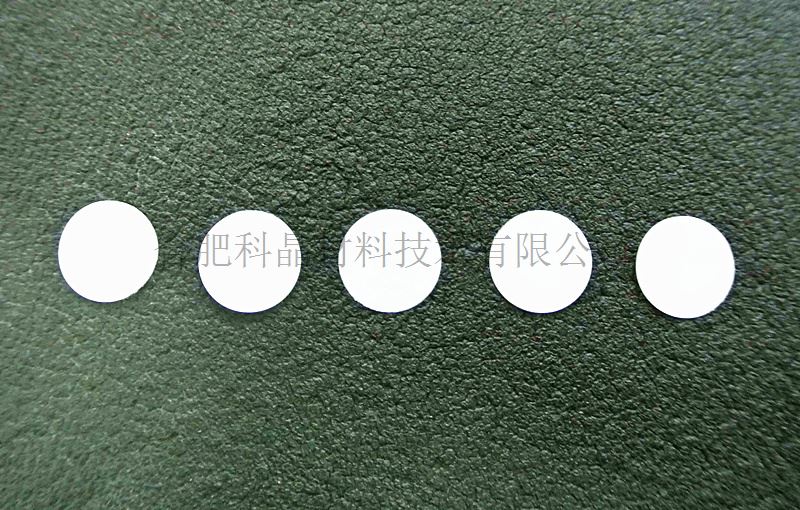

隔膜纸


0.025mm

切片时可用A4纸夹住切片，

效果更好。

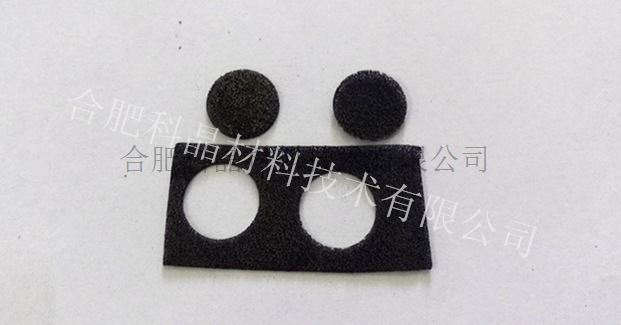

泡沫镍


1.127mm

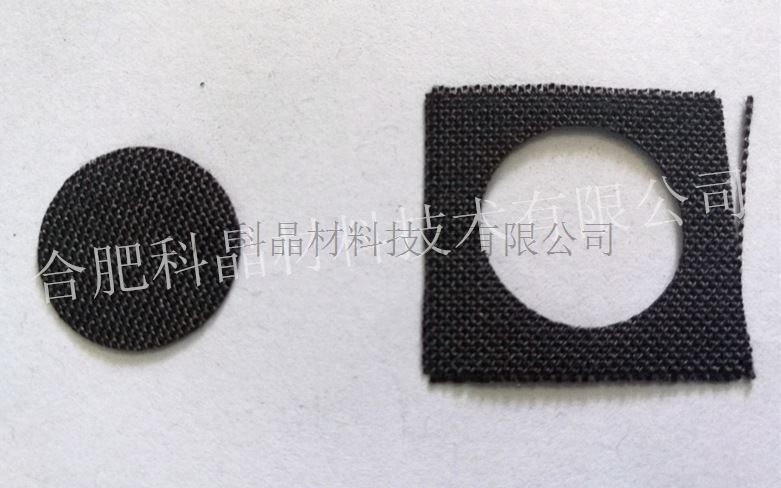

碳布


0.254mm


铜网...

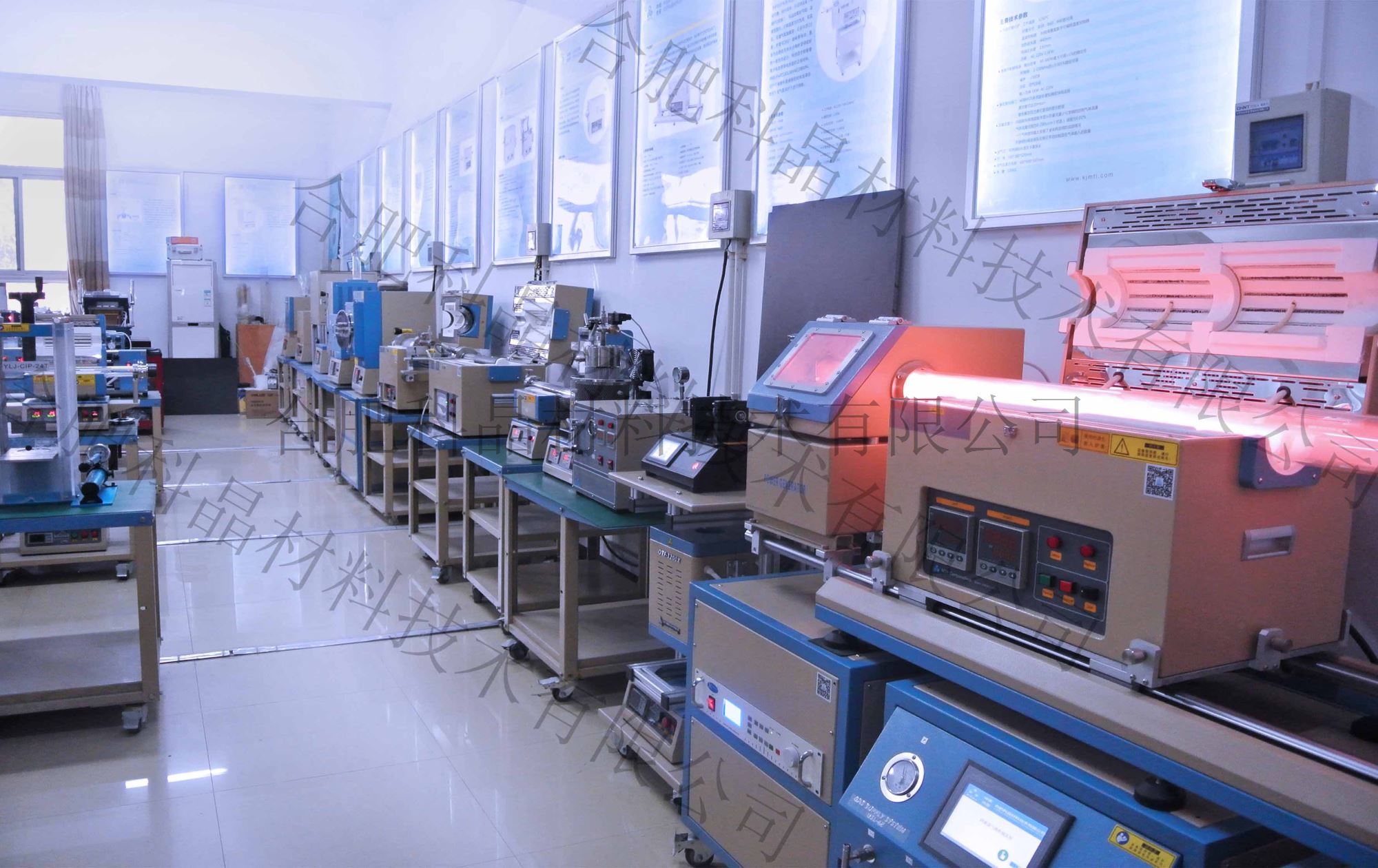

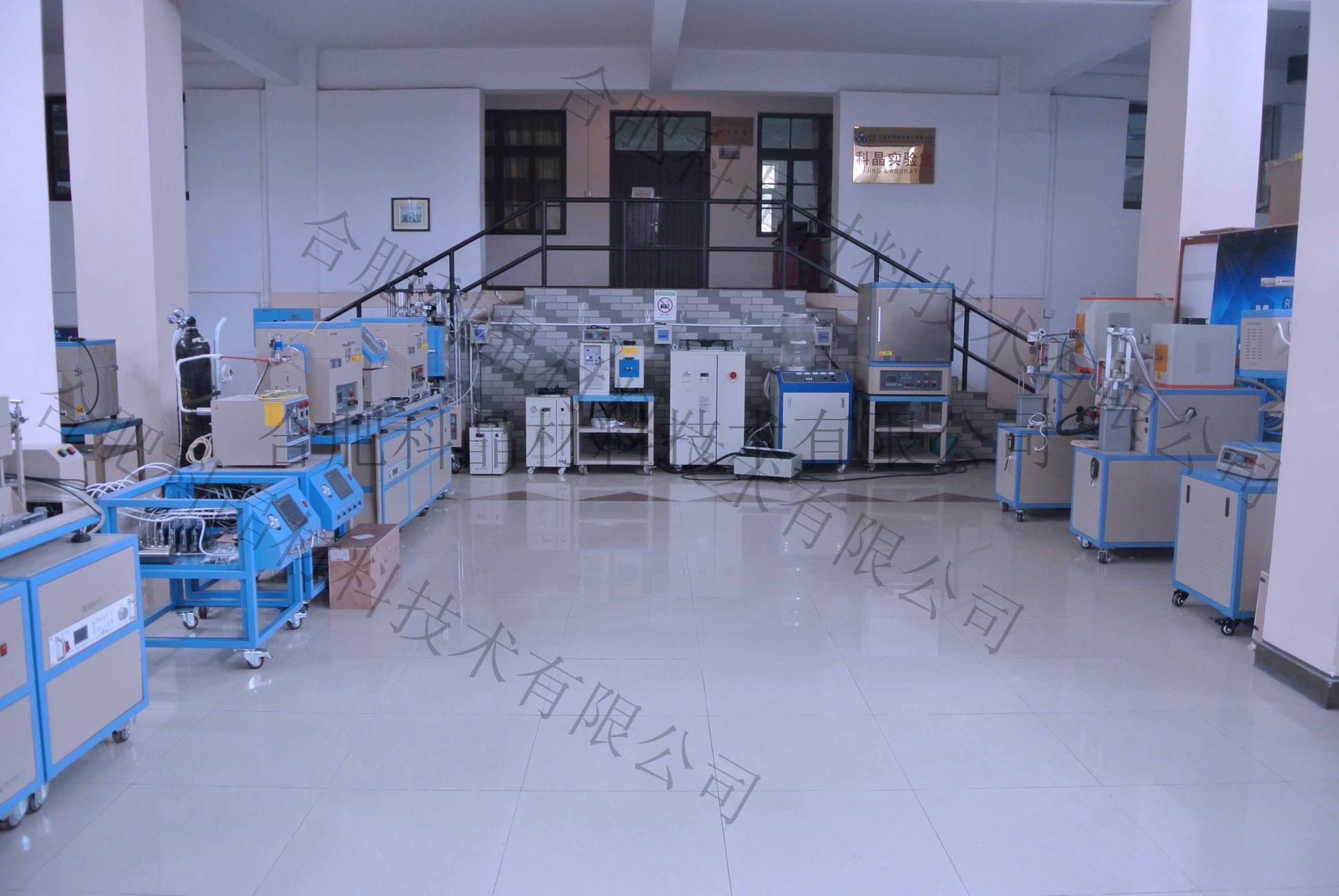

j9九游会实验室欢迎您交流，参与有奖哦!

图片3.png 图片4.png


图片5.png 图片6.png

点击查看实验室联系方式


· 在调整模具上模芯和下凹模之间的配合间隙时，要使上模芯无阻碍的进入下凹模，上模芯进入下凹模的距离为0.5-1mm时冲裁效果最好。因为上模芯和下凹模的配合为小间隙，在未调整好间隙时切不可用力扳动手柄，以免损坏上模芯和下凹模的刃口，切记；

· 在冲裁0.02mm左右的隔膜纸时，因其太薄而且又软，需将隔膜纸放在A4纸上，使其在冲裁时能够被压料机构充分压紧，以达到最佳的冲裁效果。



模具



·标配冲孔模具：Φ12/Φ16mm

·可选冲孔模具尺寸：可根据客户要求定制8-24mm

·可选购切环模具：15mm I.D×24mm O.D的圆环

·模具选择参考：

15mm(CR20xx系列扣式电池电极片)

19mm(CR20xx系列扣式电池及CR2325扣式电池负极片)

20mm(CR2450扣式电池电极片，CR2325正极片，CR20xx系列扣式电池隔膜纸)

24mm(用于CR24xx系列的电极片和分隔膜纸)

注意:在使用24mm和15mm模具时,可以准备15mm I.D×24mm O.D O形环作为三极扣式电池测量套件参照环(特殊模具请联系我公司销售)


结构：
