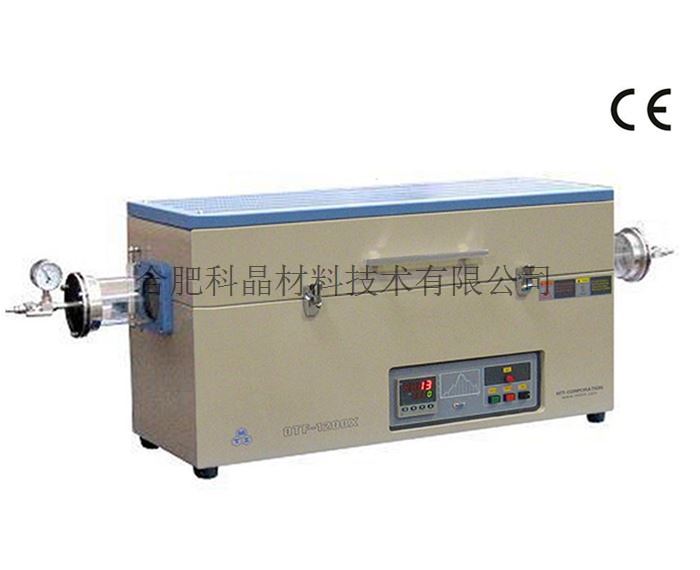

1200℃小型分体式 真空管式炉 （130mm管径）
关键字：
单温区、真空、分体式
型号：
OTF-1200X-5S
产品概述：
OTF-1200X-5S是一款CE认证的小型开启式管式炉，其最高工作温度可以达到1100℃。炉管Φ130mm(或100mm)的高纯石英管。设备配有一对不锈钢密封法兰，可在真空或气氛保护环境下对样品进行热处理。对于控温系统，可设置50段升降温程序，控温精度为+/- 1℃。此款管式炉最多可对5英寸的晶片进行退火。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称

1200℃小型分体式真空管式炉（130mm管径）--OTF-1200X-5S
产品提示

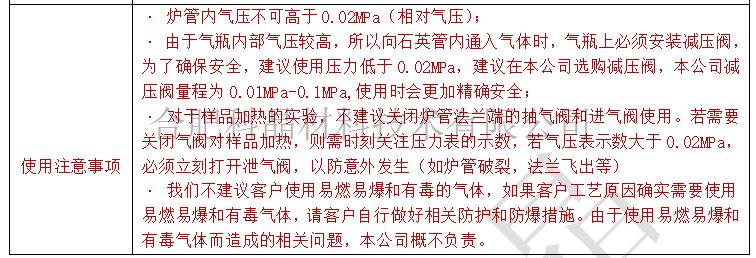

1、危险设备使用提示    2、j9九游会实验室邀请提示    3、配件妥善保管提示    4.多型号可选提示
主要特点

·5英寸的石英管和铰链法兰，宽大的腔体可作为箱式气氛炉用（避免了箱式炉炉膛污染问题）

·可用于四英寸基片退火

·可以作为模块，DIY ALD CVD PVD 蒸发炉 回转炉等（具体请致电）

·采用高纯氧化铝纤维作为炉膛材料，并且表面涂有高温氧化铝涂层，可提高加热效率

·采用ABB电器元件

注：铰链法兰选配

特别推荐：视频会议产品展示（请点击此链接）
相关视频

1.jpg    1.jpg

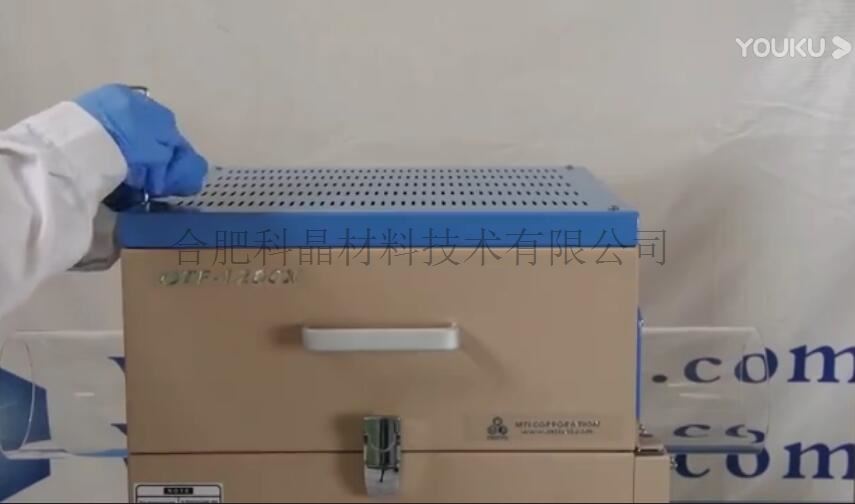

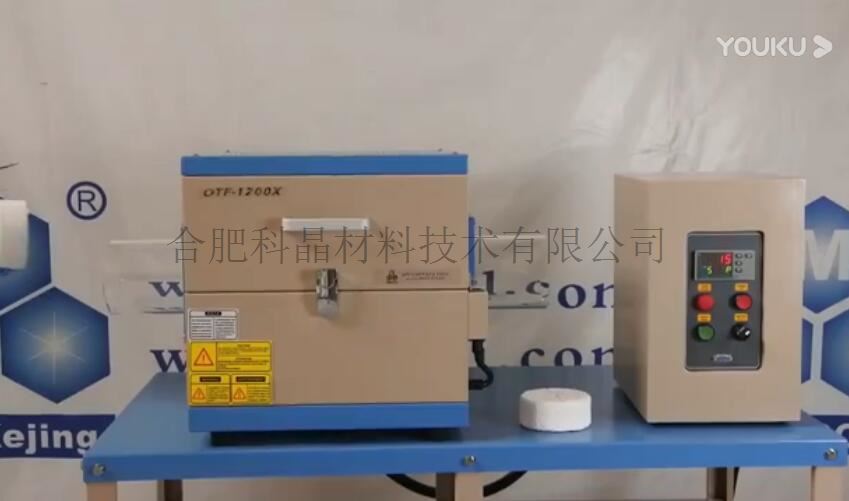

           操作视频                     拆装热电偶
基本参数

·工作温度：1100℃（＜0.5小时）

·连续工作温度：1000℃

·建议加热速率：≦10℃/min

·加热区长度：300mm

·加热元件：掺钼铁铬铝合金

·电压：AC 220V 50Hz

·功率：3KW

·热电偶：K型

更多参数请联系我们

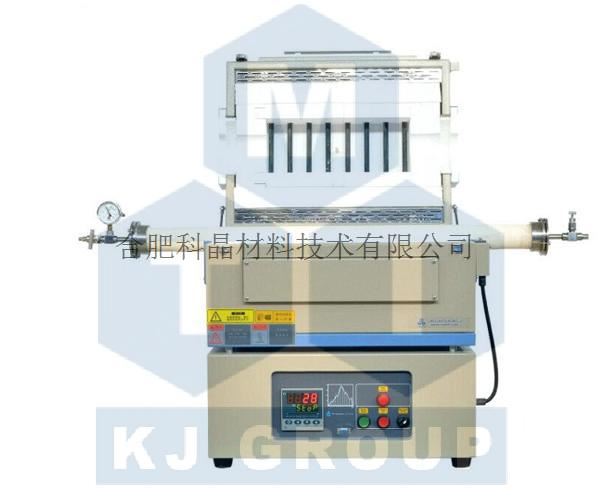

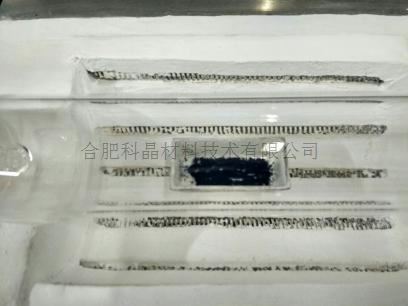

炉体结构

·配有一对不锈钢密封法兰，采用硅胶密封圈密封

·石英管尺寸：Φ130×750mm

·配有2个氧化铝管堵，使用设备时应放在炉管两端，保证恒温区和法兰密封性

·右端法兰为KF25接口，用于连接真空泵

·真空度：10-2torr (采用机械泵)

·安装有一机械压力表，测量范围为-0.1～0.15MP

·采用PID方式调节温度，可设置50段升降温程序

·带有超温和断偶保护


     图片1.png  炉体结构6.png

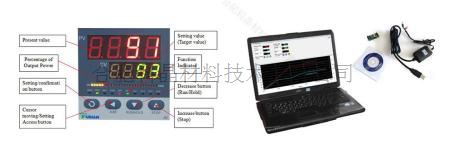

温控系统

·包含一款YD858P型温度控制器；

·PID自动控温系统；

·智能化50段可编程控制；

·内置过热保护和热电偶故障报警；

·控温精度：±1℃；

·默认DB9 PC通信连接端口；

·通过MET认证；

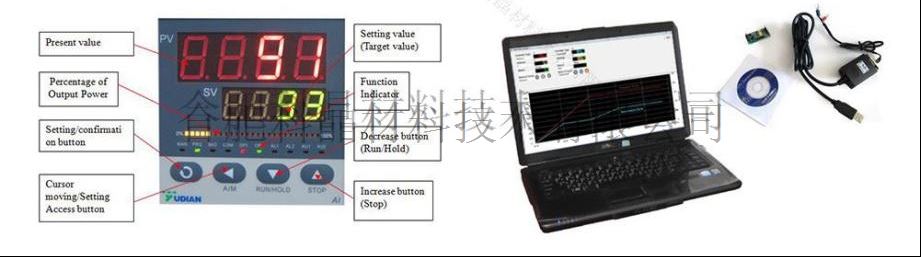

·可选购电脑温度控制软件(用于YD858P系列控制器)用于控制升温曲线和导出数据；

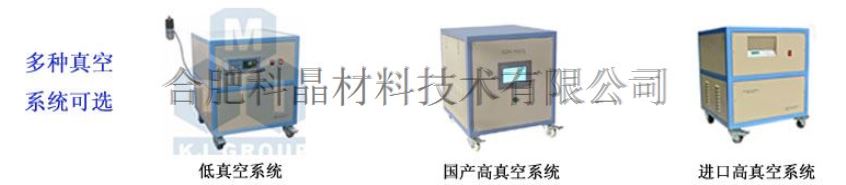

真空系统（选配）

·采用双旋片式机械泵真空度可以达到10-2toor

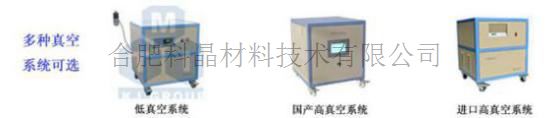

·如果想要获得更高的真空度（10-5toor or better）可选购国产或进口高真空机组

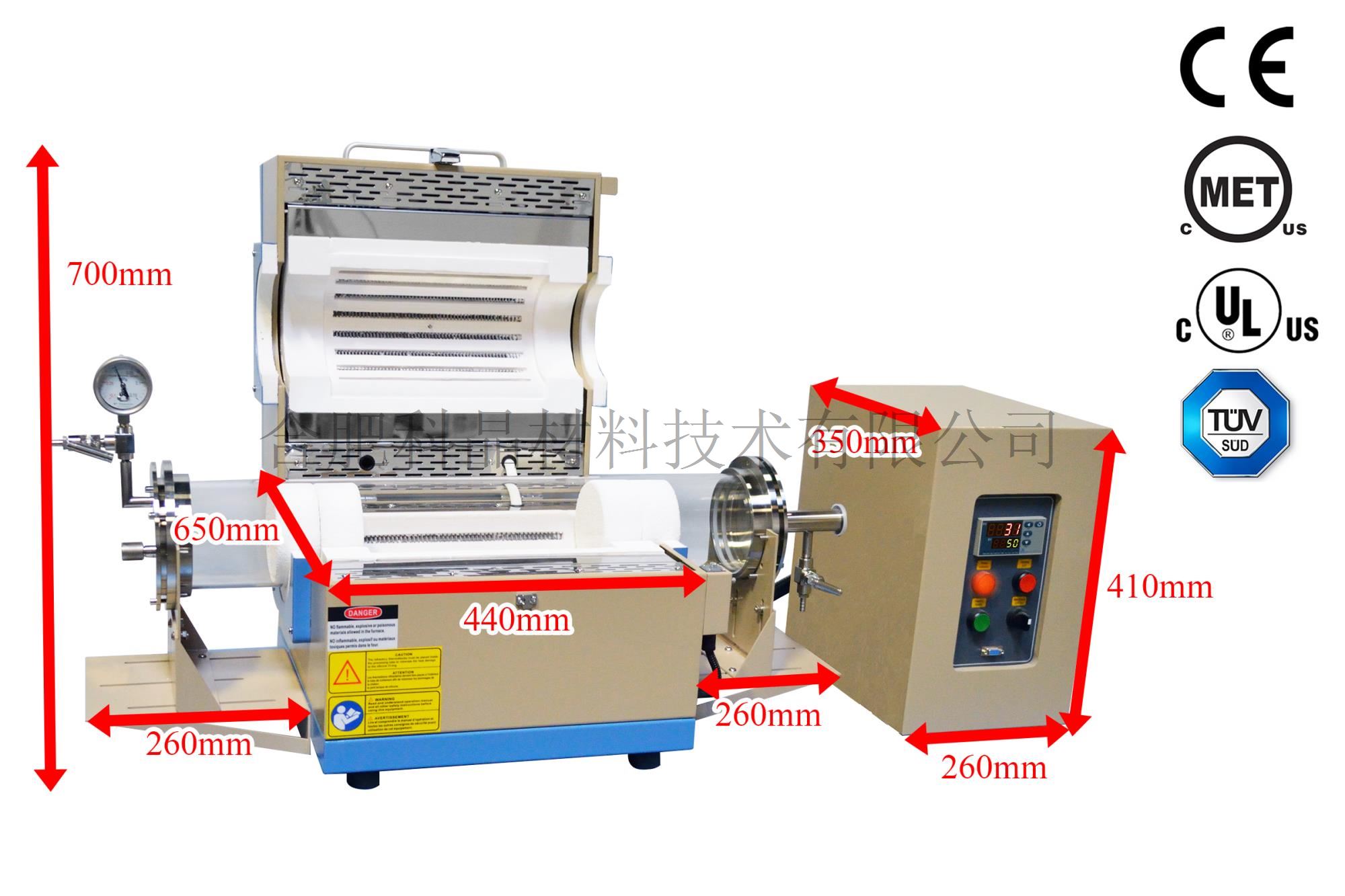

外形尺寸

·炉盖关闭尺寸：440mm（长）×440mm（宽）×460mm（高）

·带法兰支撑（每个260mm），总长：960mm（长）×440mm（宽）×460mm（高）

·炉盖打开尺寸：440mm（长）×440mm（宽）×700mm（高）

·带法兰支撑（每个260mm），总长：960mm（长）×650mm（宽）×700mm（高）

·温度控制器单位：260mm（长）×350mm（宽）×410mm（高）

重量：约48KG


认证

·此产品已通过CE认证

  证书编号： M.2021.206.C67997

·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证

质保期

一年质保期，终生维护

· 特别提示：

1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

因使用腐蚀性气体和酸性气体造成的损害不在保修范围内
产品在线展示




点击图片预约

点击图片预约

点击图片预约

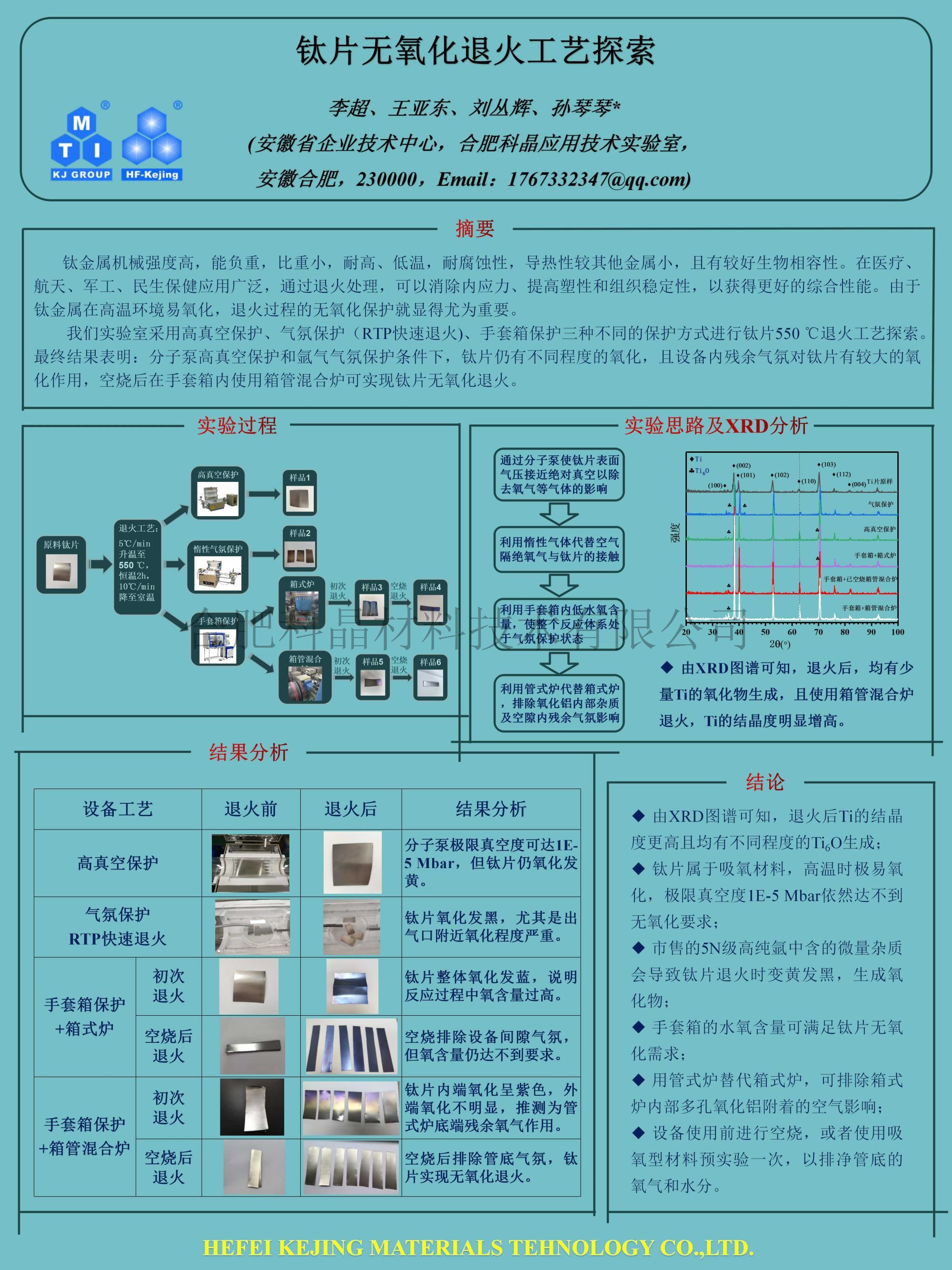

j9九游会实验室用此设备做出的部分结果，以供您参考。

以下数据仅针对合肥j9九游会设备，不具有普遍性。如果您想了解详细实验方法，请联系j9九游会实验室索取详细实验报告。同时欢迎您带着材料重复下列参数。

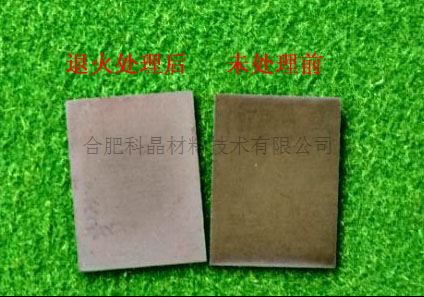

硅钢退火


Nb2O5粉（未处理前）      Nb2O5粉（处理后）

   实验室案例2.png       实验室案例3.png

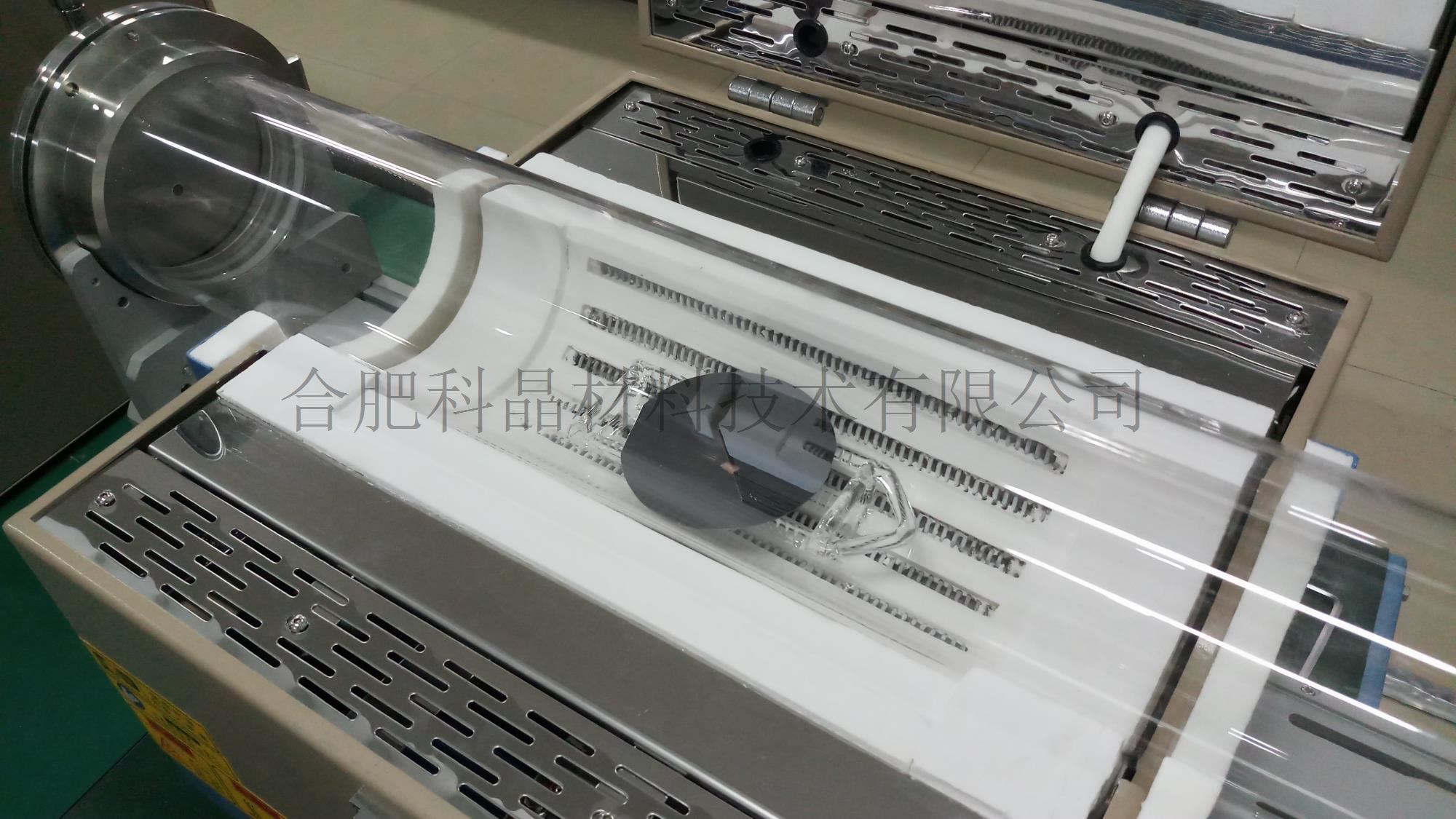

热处理硅片








相关可选

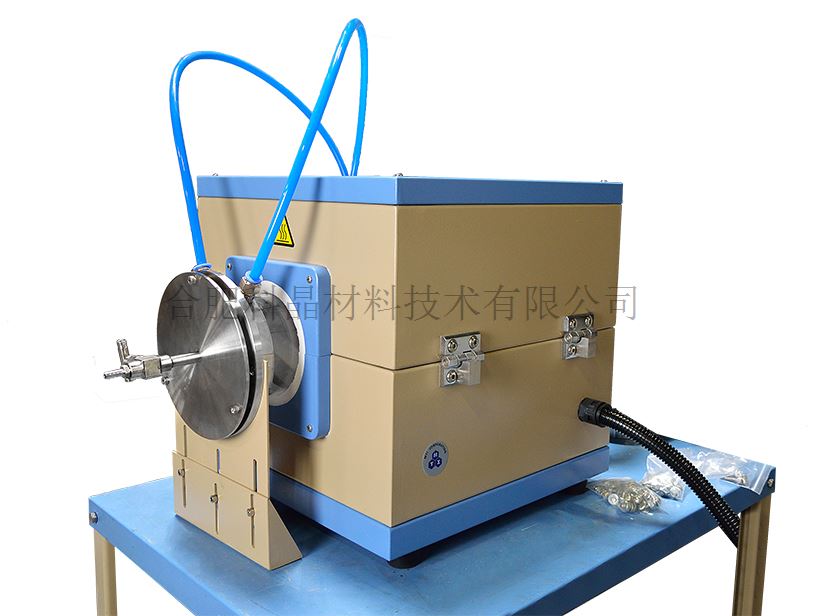

可选购5英寸的水冷铰链法兰，并带有支撑架

备注：铰链法兰



可选购数显防腐真空计



您可能需要在真空端部安装一个手动挡板阀

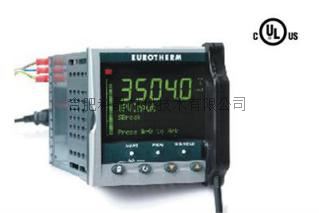

可选购欧陆型温控仪表，控温精确度可以提升到±0.1℃。

配置可选3.jpg                   配置可选4.jpg

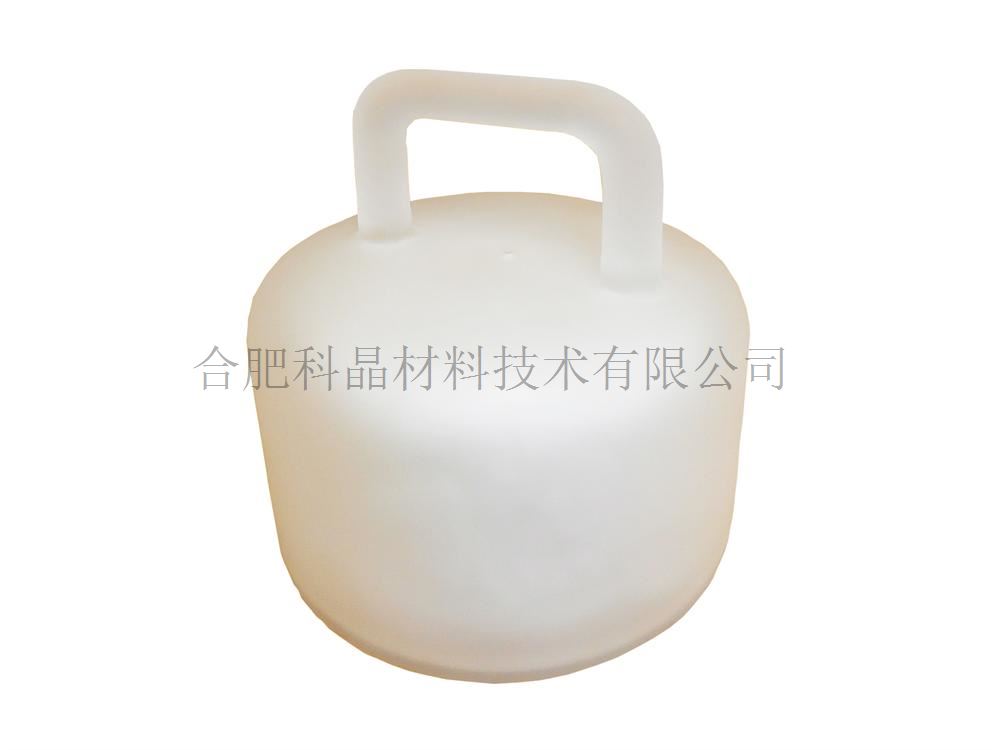

可选购石英管堵，提高炉管内的洁净度和帮助获得高真空


可选购MTS02-B控温模块，可用电脑设置和显示温度程序

配件可选6.png                        配件可选7.jpg

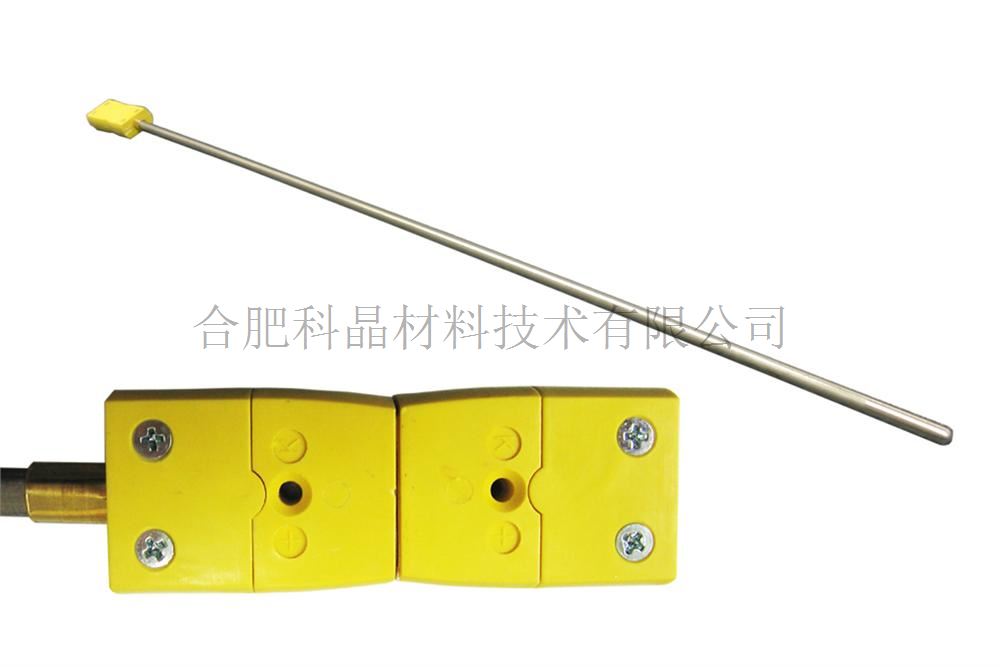

可选购铠装K型热电偶，通过法兰的铠装孔伸入到炉管内部，测量样品的实际温度

     配置可选9.png             配置可选10.png             配置可选11.png




您可以订购带真空泵和温度校准套件的炉子
