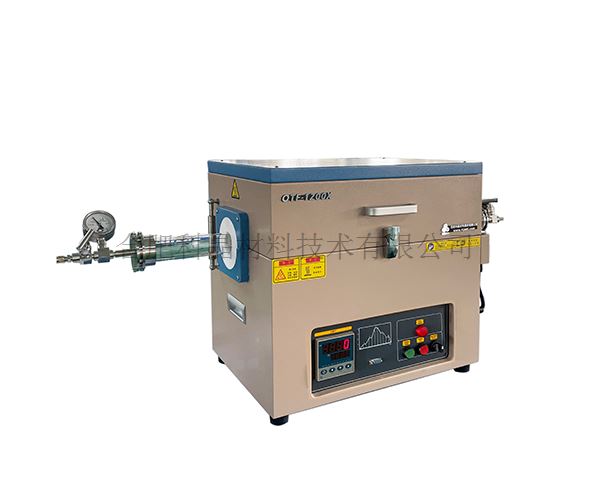

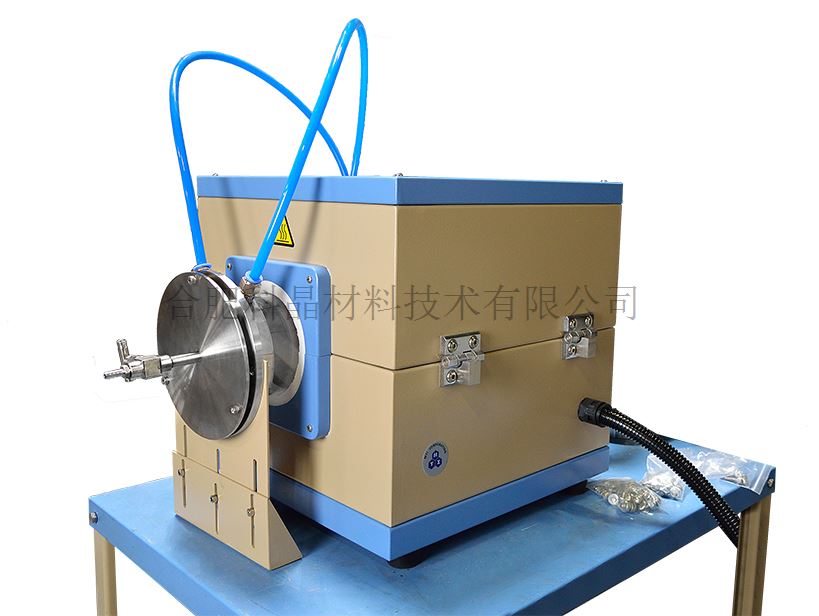

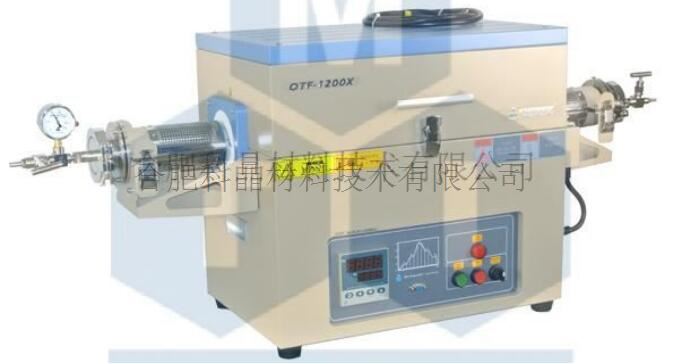

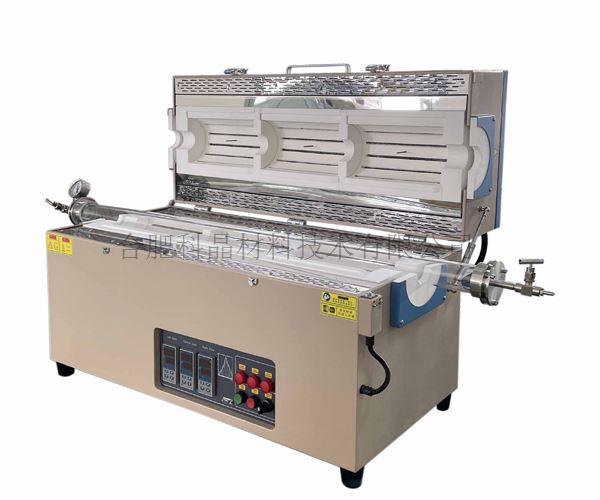

1200℃开启式管式炉（17英寸加热区，带密封法兰和可选尺寸石英管）
关键字：
单温区、真空、电阻丝
型号：
OTF-1200X（内部名称：单温区管式炉）
产品概述：
OTF-1200X系列开启式真空管式炉采用双层风冷结构，炉膛采用高纯度氧化铝微晶纤维高温真空吸附成型。是专为高等院校﹑科研院所的实验室及工矿企业在可控多种气氛及真空状态下对金属，非金属及其它化合物进行烧结﹑熔化﹑分析而研制的专用设备。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

1200℃开启式管式炉（17英寸加热区，带密封法兰和可选尺寸石英管）--OTF-1200X （2022.1.17—j9九游会实验室审核、j9九游会技术部审核）
产品提示

1、多种配件可选提示   2、特殊设备尺寸设备   3、j9九游会实验室邀请提示   4、配件妥善保管提示
视频

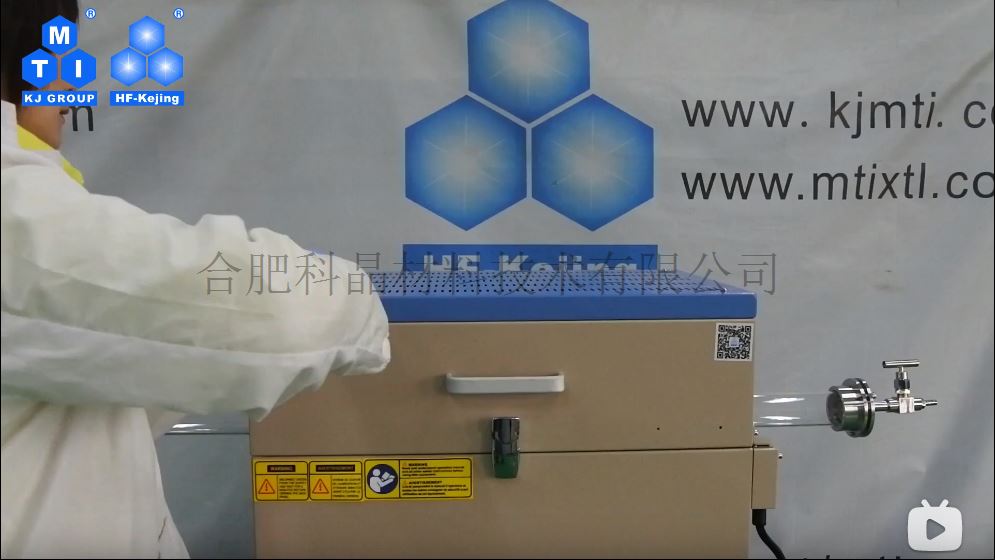

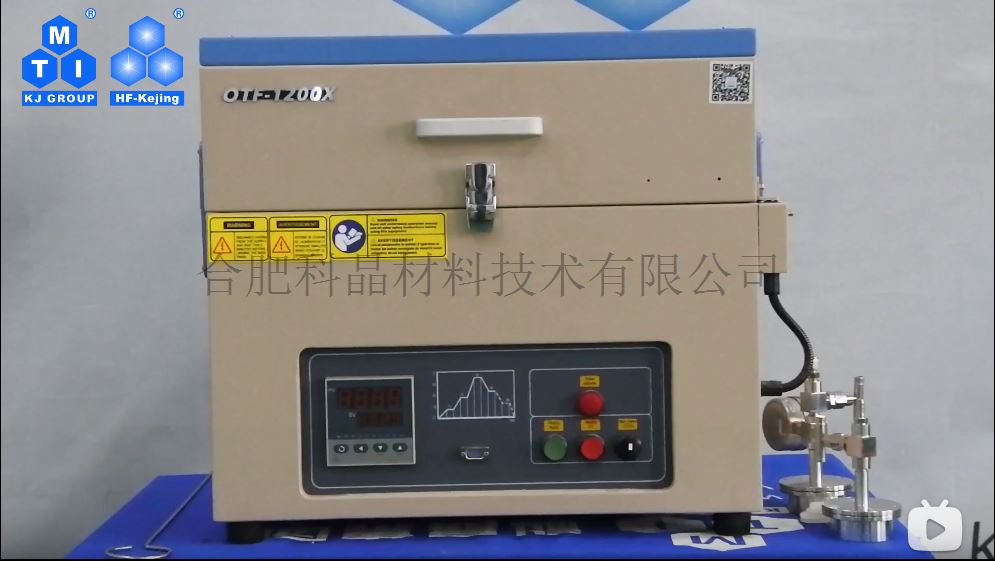

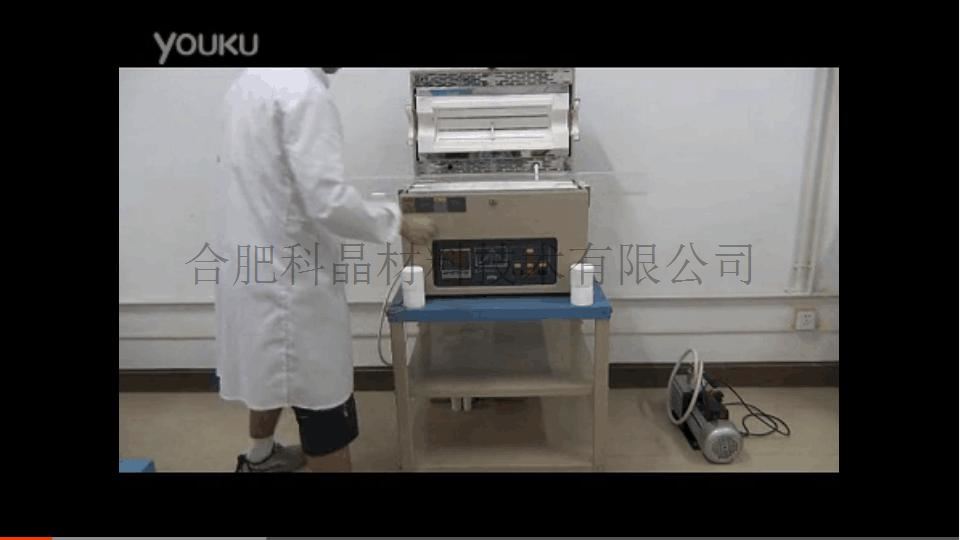

OTF-1200X系列操作视频

OTF-1200X判断电阻丝通断操作视频OTF-1200X系列热电偶安装
主要特点

· 采用ABB电器元件

· 为保证使用安全，设有开门断电功能

· 采用双层壳体结构并带有风冷系统

· 炉膛材料采用高纯氧化铝纤维，能很大程度减少能量损失

· 采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命


特别推荐：视频会议产品展示（请点击此链接）
相关视频

图片1.jpg    图片2.jpg

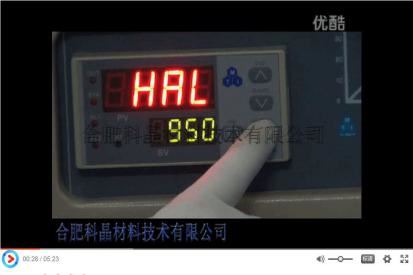

        操作视频                仪表操作视频
基本参数

· 工作温度：1200℃（＜0.5小时） 连续工作温度：1100℃

· 建议加热速率：≦10℃/min

· 加热区长度：430mm

· 加热元件：掺钼铁铬铝合金

· 电压：AC 220V 50Hz

· 功率：3KW

· 热电偶：K型


更多参数请联系我们
真空泵（选配）

· 型号：VRD-8

· 抽气速率：2.2 L/S

· 电机功率：370 W

· 极限压强：5×10-1Pa（不带负载）

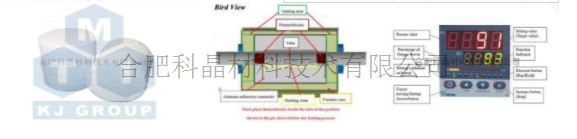

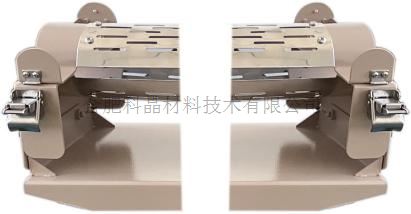

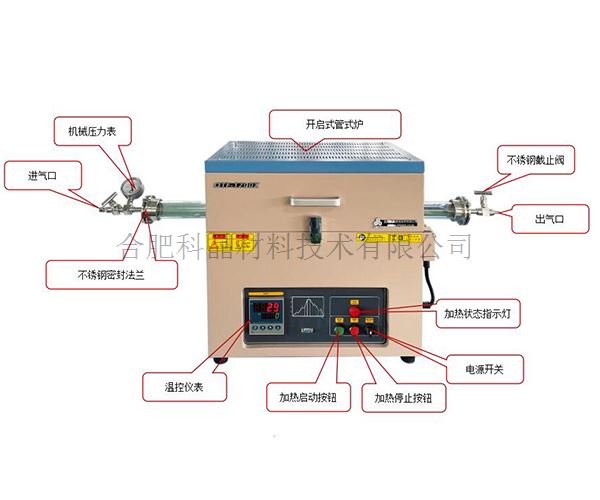

炉体结构＆温控

· 配有一对不锈钢密封法兰，采用硅胶密封圈密封

· 石英管口径可选：Φ1″x 1000mm 或Φ50 x 1000mm 或 Φ60 x 1000mm 或 Φ80 x 1000mm 或 Φ100 x 1000mm

· φ60石英管的设备设有法兰支架

图片1.png MF)H%IVO%53~T6MR%P0~{%1.jpg

· 真空度：10-2torr (采用机械泵)

· 安装有一机械压力表，测量范围为-0.1～0.15MP

·采用PID方式调节温度，可设置50段升降温程序

·带有超温和断偶保护


     图片2.png     图片4.png


产品在线展示




点击图片预约

点击图片预约

点击图片预约
产品尺寸

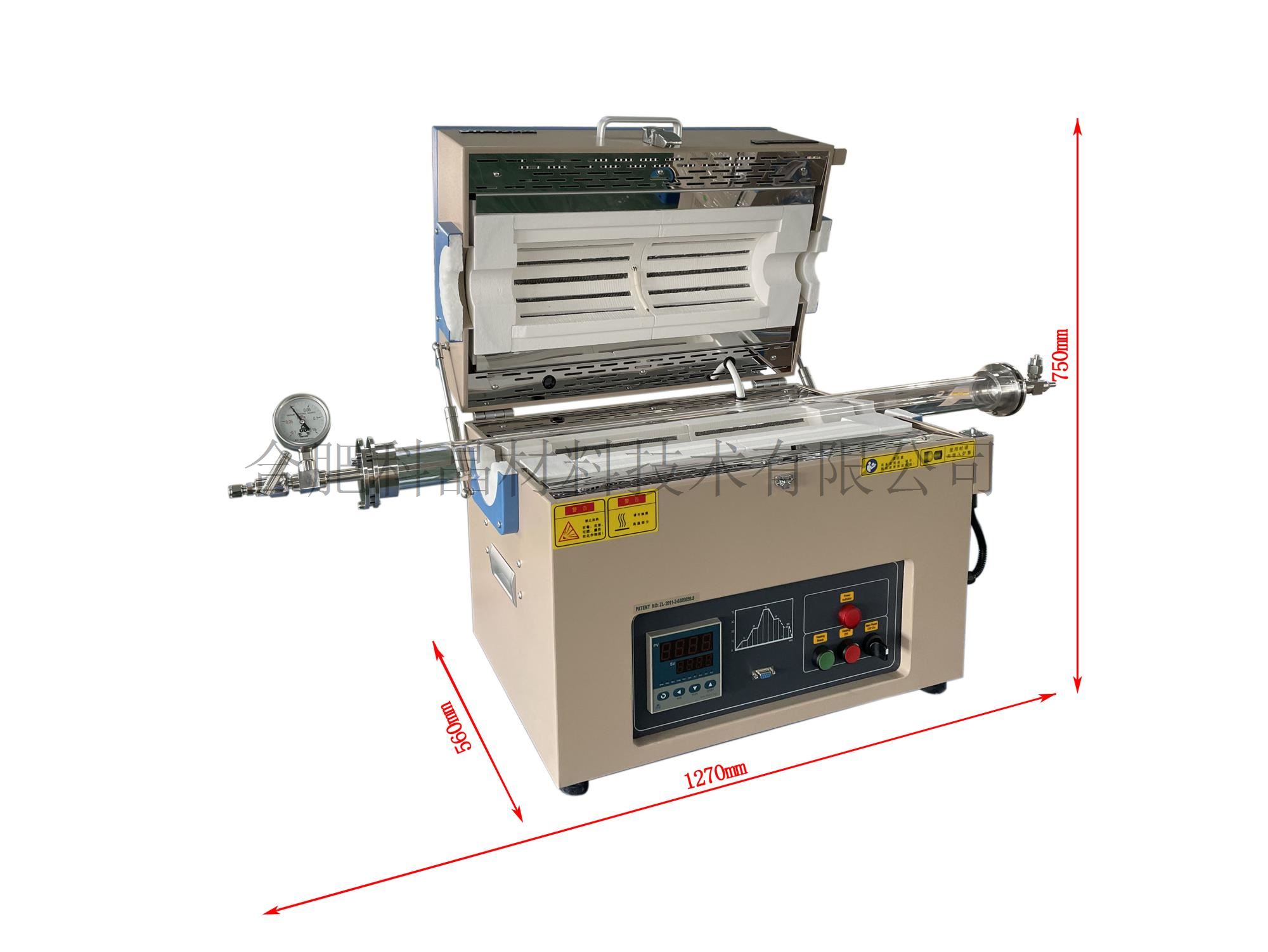

· 关闭时外形尺寸：1270 L x 400 W x 540 H mm

· 开启时外形尺寸：1270 L x 560 W x 750 H mm

· 尺寸中的长度包含炉管与法兰长度

重量

净重：约40kg
认证

·此产品已通过CE认证

  证书编号： M.2021.206.C67997

·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证

质保期

一年保修，终身技术支持。



特别提示：1.耗材部分如加热元件，加热炉管，样品坩埚等不包含在内。

          2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书。

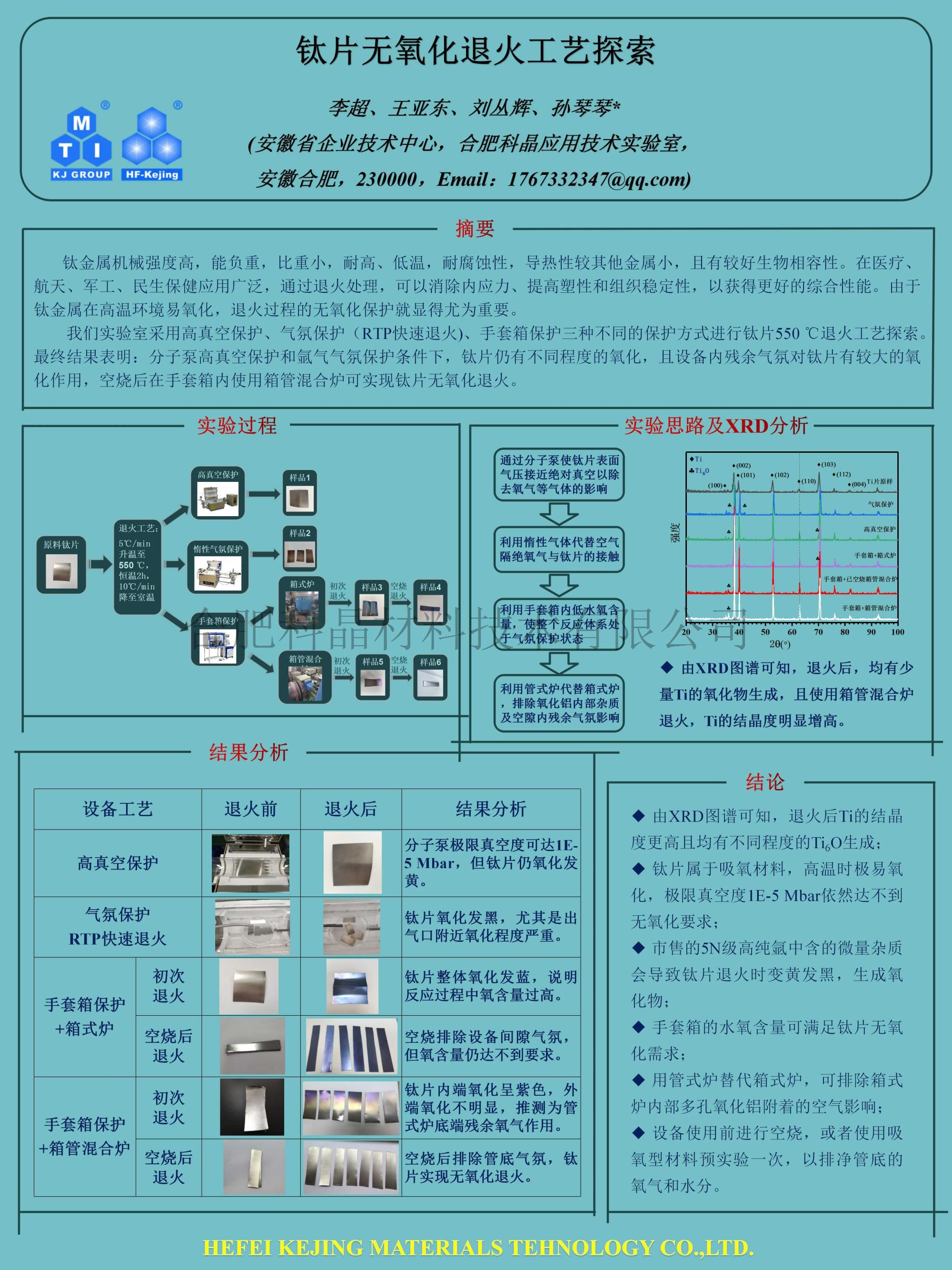

j9九游会实验室用此设备做出的部分实验案例，以供您参考。

烧结案例：

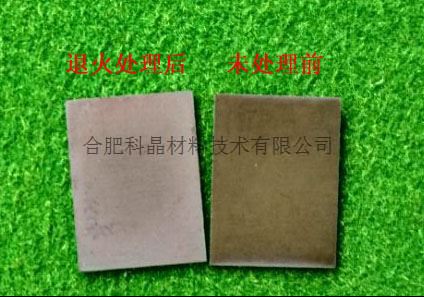

硅钢退火

Nb2O5粉

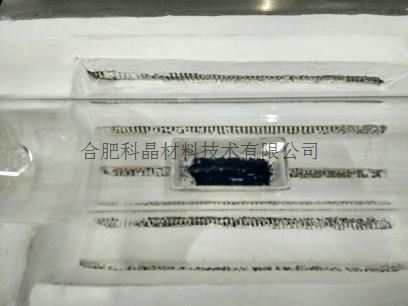

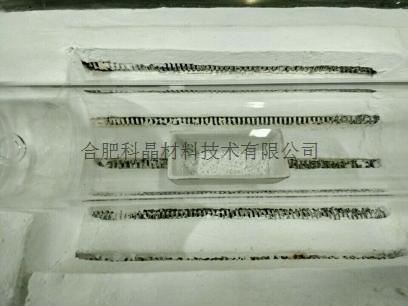

Nb2O5粉（未处理前）                 Nb2O5粉（处理后）

图片9.png     图片10.png



警示

· 石英管内气压不可高于0.02MPa（相对气压）；

· 由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全；

· 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）

· 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。


应用技术提示

·购买前请联系我们，确定进出气口以及阀门种类

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加 精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击并同时保护炉内温场。

·石英管的长时间使用温度＜1100℃

·设备使用过程两边添加管堵，保证恒温区和法兰密封性

·为了获得更高的洁净度和真空度，请选用石英管堵

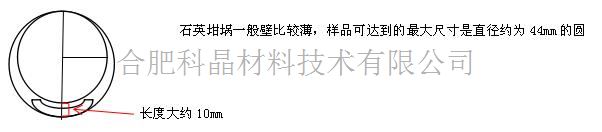

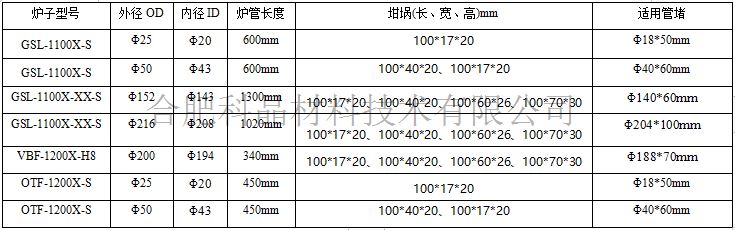

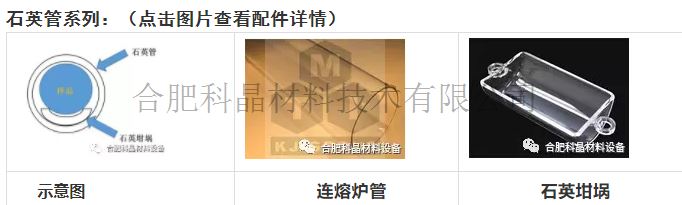

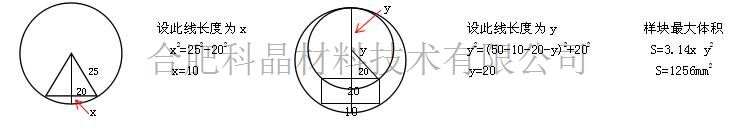

·管式炉建议坩埚尺寸及建议样品尺寸对应表：






例如：采用管径60mm刚玉管，则内径为50mm，装样坩埚尺寸50*40*20mm

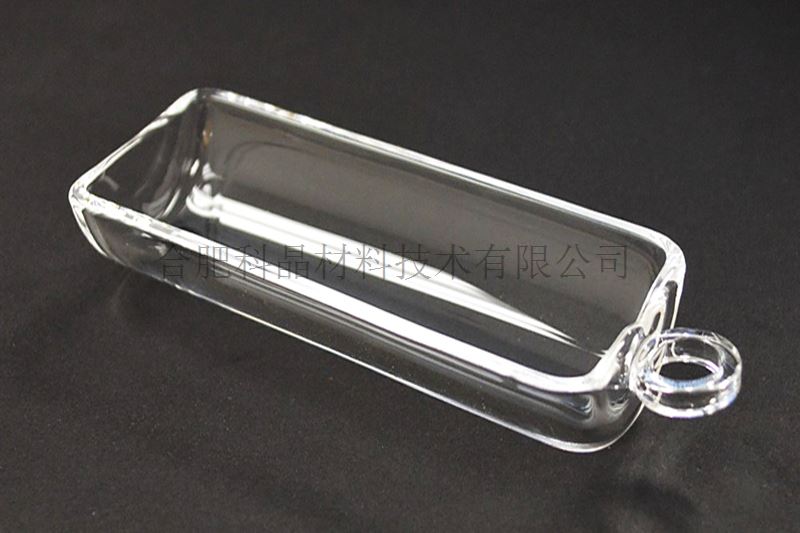

石英管管径60mm，内径54mm，坩埚尺寸为 100*40*20mm





相关可选


可选购5英寸的水冷铰链法兰，并带有支撑架

备注：铰链法兰



可选购数显防腐真空计



您可能需要在真空端部安装一个手动挡板阀

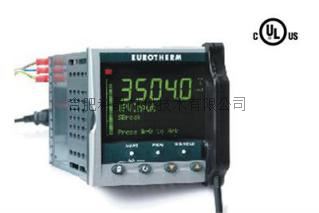

可选购欧陆型温控仪表，控温精确度可以提升到±0.1℃。

配置可选3.jpg                   配置可选4.jpg

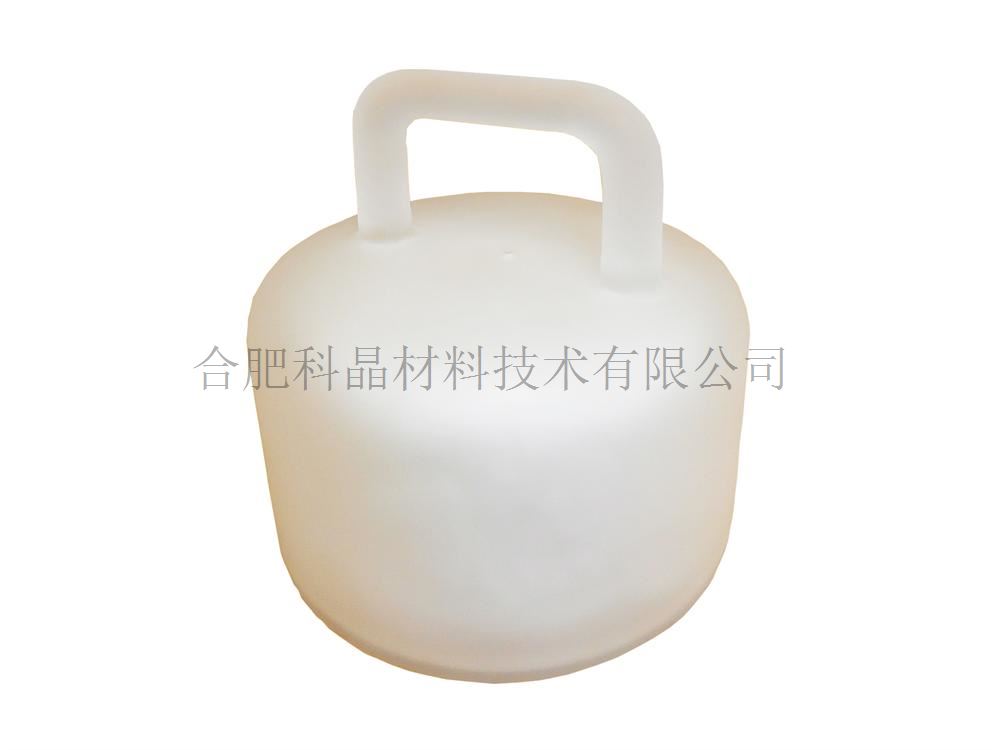

可选购石英管堵，提高炉管内的洁净度和帮助获得高真空

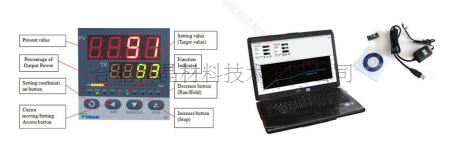

可选购MTS02-B控温模块，可用电脑设置和显示温度程序

配件可选6.png                        配件可选7.jpg


可选购铠装K型热电偶，通过法兰的铠装孔伸入到炉管内部，测量样品的实际温度

   配置可选9.png             配置可选10.png             配置可选11.png

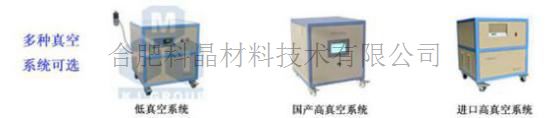

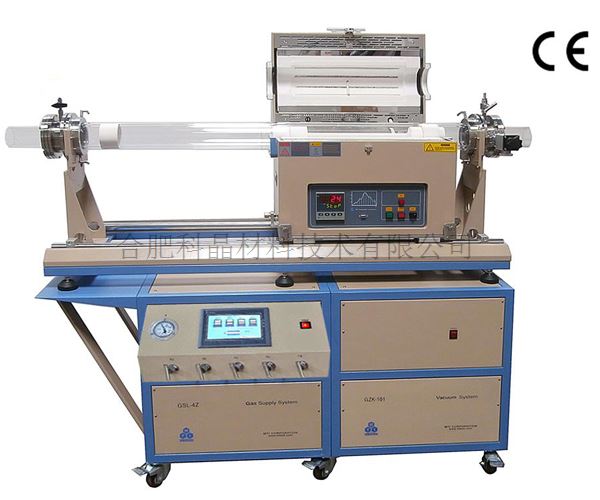

您可以订购带真空泵和温度校准套件的炉子


相关产品
公司简介

image.png   image.png   image.png

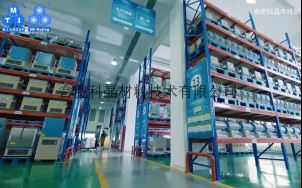

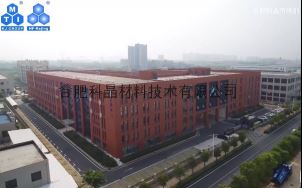

                   视频会议产品展示                                                     合肥j9九游会品牌记录片                                                             公司环境
