CNC划片切割机
型号：
SYJ-800
产品概述：
SYJ-800 CNC划片切割机是一款采用计算机三维控制的连续型切割机，通过在电脑上编程控制样品的切割过程。主要适用于晶体、陶瓷、玻璃以及各种薄片状材料的划片及划槽，也可用于各类材料如各种晶体、陶瓷、玻璃、矿石、金属等材料的切割。划片直径可达200mm，划片深度可达55㎜。SYJ-800 CNC划片切割机采用步进电机驱动，切割精度可达到0.02mm，样品工作台采用真空吸盘制成，且可进行360°旋转。该机主轴转数无极可调，切割速度快，运行平稳，走刀精 确，工作过程中可外接循环水对被切样品进行冷却，防止因切割温度升高使样品组织发生改变甚至损坏样品。通过被切样品材质的不同，可选配不同的切割锯片，样品切割台设有防水罩，防止水花飞溅。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

CNC划片切割机-SYJ-800 （2020.1.14—j9九游会实验室审核）
产品提示

1、多种配件可选提示   2、特殊设备尺寸设备   3、j9九游会实验室邀请提示   4、配件妥善保管提示
设备特点

· 采用计算机进行控制，允许自行编制程序，进行切割。

· 主轴采用3000转大扭矩交流无刷电机，通过控制调速旋钮，使速度在300rpm-3000rpm内可调。

· 旋转台可进行手动或自动控制进行水平360°旋转，转动公差±0.01°，操作简单方便。

· 配有8英寸的精密真空吸盘，划片晶圆直径可达200mm。切割时使用Ø220mm载物盘，切割行程可达200mm×200mm。

· 可根据材料的尺寸选用适合的锯片和夹锯垫。
基本参数

· 电源电压：220V

· 主轴驱动功率：180W

· 主轴转速：0-3000rpm

· X轴行程：200mm

· Y轴行程：200mm

· Z轴行程：55mm

· 步进电机分辨率：0.0025mm

· 步进电机定位精度：0.01mm

· 可加工划片最大深度：1.3mm

· 可切割最大深度：10mm（局部可达30mm）

· 工作台旋转：360°±0.01°

· 玻璃载物盘：Ø220mm

· 真空吸盘： Ø200mm（8"）

· 锯片：划锯片Ø86mm×Ø70mm、切割片Ø100mm×Ø12.7mm、Ø150mm×Ø12.7mm



更多参数请联系j9九游会销售部
安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

· 水：设备配有上水口及下水口，需自行连接自来水及排水

· 电：AC220V 50Hz，必须有良好接地

· 气：无

· 工作台：尺寸800mm×600mm×700mm，承重50kgs以上

· 通风装置：需要
外形尺寸

700mm×530mm×750mm
重量

55kg


应用技术提示

· 切割时必须使用防腐冷却液，以免导螺杆生锈。 切勿在切割过程中使用水作为冷却剂。

· 如果您不知道哪种材料适合您的最佳切割速度，请尝试从低（2 mm / min）到高（6 mm / min）的速度进行切割。较硬的材料需要较低的速度，以避免刀片或样品破裂

警示

· 要求在锯时使用适当的切削液以防止机械部件腐蚀，使用油基冷却剂或润滑油冷却润滑剂。请勿直接使用自来水，否则，生锈部件不属于保修范围。

· 在没有使用适当的切削液的情况下，切勿切割任何材料。如果这样做，则后台打印程序驱动机构可能会造成严重损坏。

· 为了切割粘性材料，例如有色合金，环氧树脂和塑料，必须经常磨锐金刚石刀片。我们建议将样品与随附的修整石一起切割   （胶水样品和修整石并排切割在一起，此过程将有助于保持刀片足够锋利，以进行有效切割。

· 每次使用完毕后，请清洁机器，尤其是在每次使用后使用WD-40润滑剂（可包括1个）的导螺杆。确保X，Y和Z轴可以自由移动，而不会阻塞和生锈。

标准配件

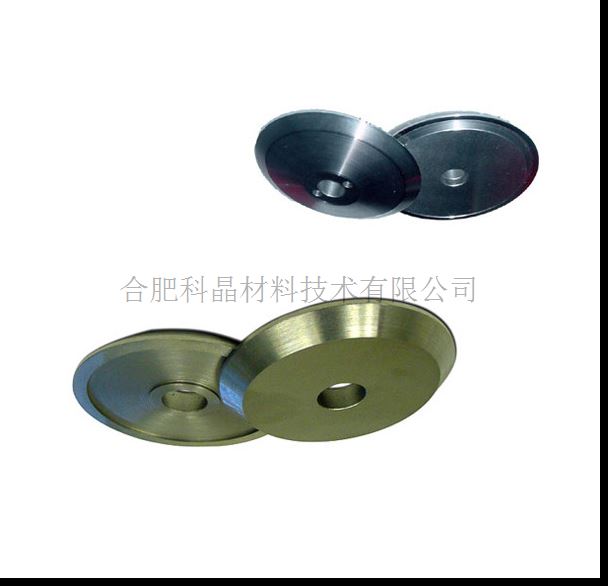

夹锯垫

共4套

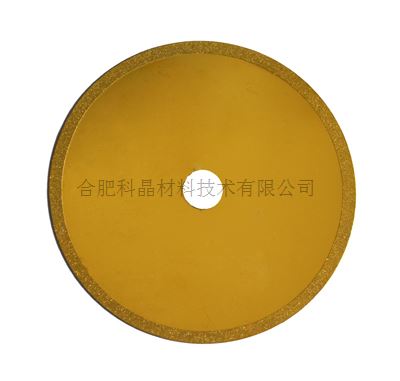

烧结金刚石划锯片

（Ø86mm×Ø70mm×0.15mm）

1片


石蜡棒

4根
