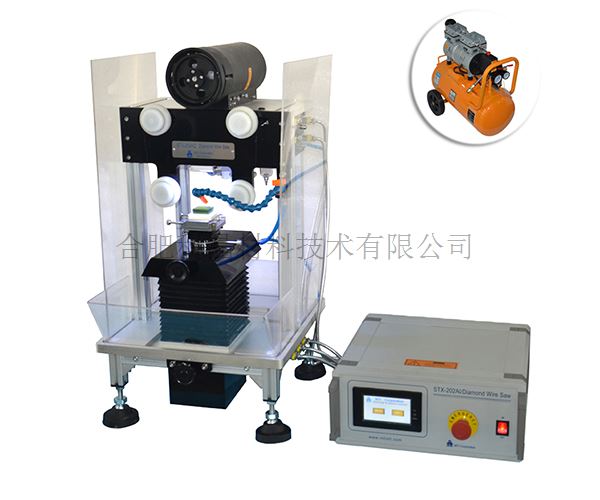

台式精密金刚石线锯 （带触摸屏控)
关键字：
线切割、气动张紧
型号：
STX-202AQ
产品概述：
STX-202AQ小型金刚石线切割机是专为材料研究人员而设计，用于脆性材料样品的精密切割。例如晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体，薄壁，易碎）、金属、塑料、PCB、岩样、矿样、耐火材料、建筑材料、牙科材料、生物及仿生复合材料等。用其进行超薄精密切割时，切得的最薄片厚可以达到0.08mm。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当线径过细时可有效的保护切割线不会因张紧力过大而断裂。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

台式精密金刚石线锯（带触摸屏控)-STX-202AQ （2020.1.16-j9九游会实验室审核）
产品提示

1、多种配件可选提示   2、特殊设备尺寸设备   3、j9九游会实验室邀请提示   4、配件妥善保管提示
设备特点

·可用于各种不同硬度材料的切割，特别是适用于脆性、易解理的晶体切割。

·操作简便，加工质量优良。

·采用铝型材结构，美观轻便。

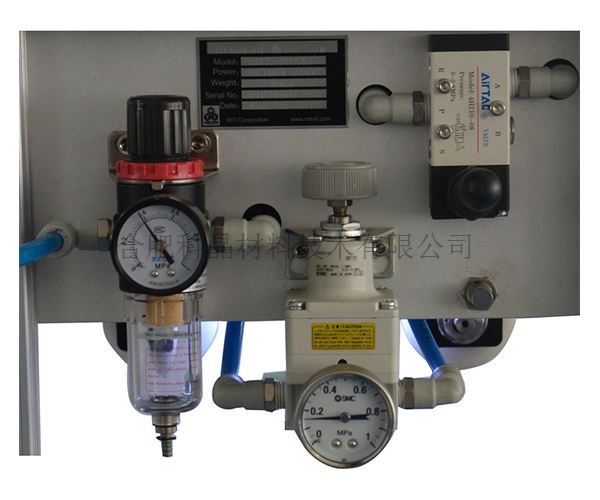

·采用气动张紧，张紧力输出更均匀、调节更准确。

·最小可以使用Ø0.08mm金刚石线
相关视频

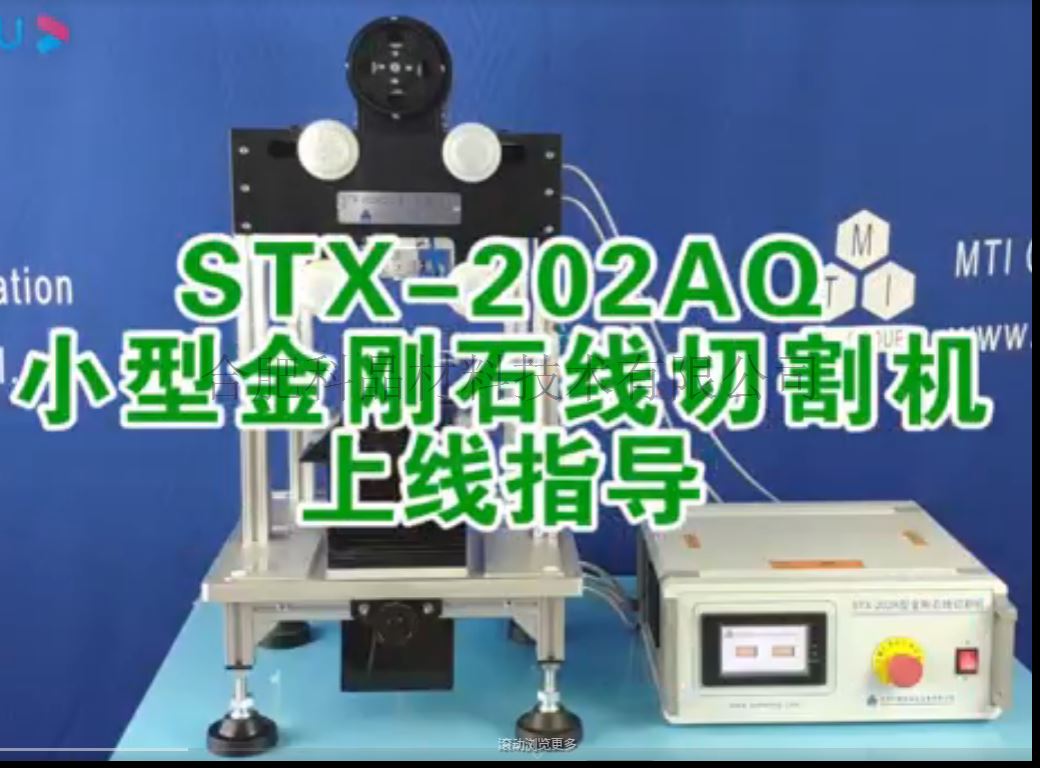

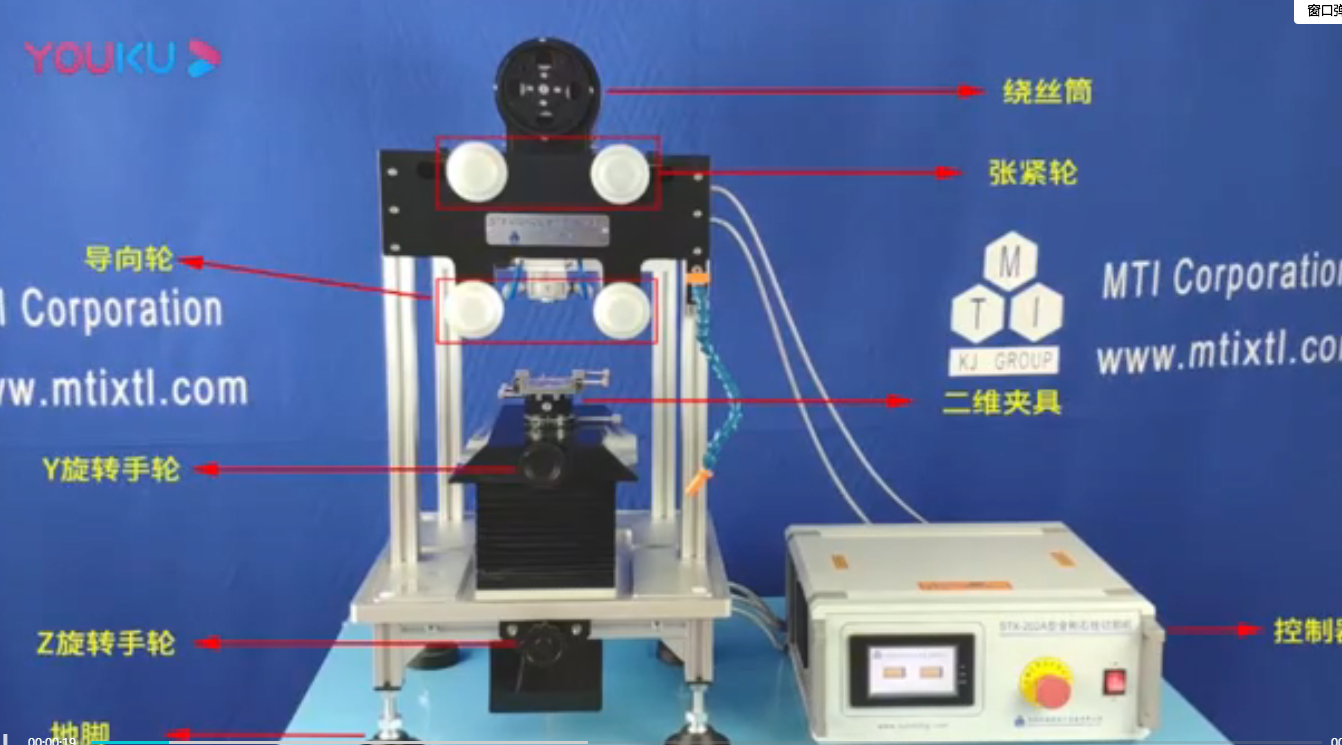

          操作视频
基本参数

· 最大线速度:1.4m/s

· 切割线总长度:20m

· 张紧结构形式:气动张紧

· 气压调节范围:0.1-0.5Mpa

· Z轴行程:≤60mm

· 最大切割尺寸:50mm

· 切割线使用直径:＜0.45mm

· Z轴进给形式:自动进给

· Y轴进给示形式:自动进给

· 手动角位台调节范围:±20°

· 手动角位台调节精度:5′

· 手动转台调节范围:0-360°

· 手动转台调节精度:10′

· 最大样品重量:4kg

· Y轴行程:≤50mm

· Y轴进给示值精度:0.01mm

· 防水结构形式:半封闭式

· 结构形式:型材框架结构



更多参数请联系j9九游会销售部
外形尺寸

414x500x750mm（长x宽x高）
重量

40kg

蓝宝石

玻璃

陶瓷

金属

岩样矿样

复合材料







牙齿

硅棒

石英管

硅片

橄榄陨石

贝壳







应用技术提示

▪ 冷却剂的流速可通过蓝色进料管中的阀门进行调节。请适当调整以提高切割性能。

▪ 请使用正确的切割液，请勿使用自来水或其他液体会腐蚀机器零件。

▪ 首次使用前，建议涂抹10-15滴抗磨液压油（ISO 32）或连续工作150小时。

▪ 应定期向电机轴中添加少量润滑脂（通用润滑脂即可）

▪ 每次使用后必须清洁机器。

警示

▪ 要求使用适当的切割液以防止机械部件腐蚀，不要直接使用自来水，生锈部件不属于保修范围。

▪ 请勿过度冲洗样品台，否则可能会生锈。

▪ 使用时切割速度不宜过快，防止切割线崩断。

标准配件

张紧轮

2个





可选配


1、金刚石线（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm适用于202AQ）

（Ø0.35mm、Ø0.42mm适用于STX-202A、STX-203）

2、切割专用油

3、地质薄片切割夹具




4、MTI系列加热平台



5、便携式显微镜（3R无线数字显微镜）



6、静音无油空气压缩机

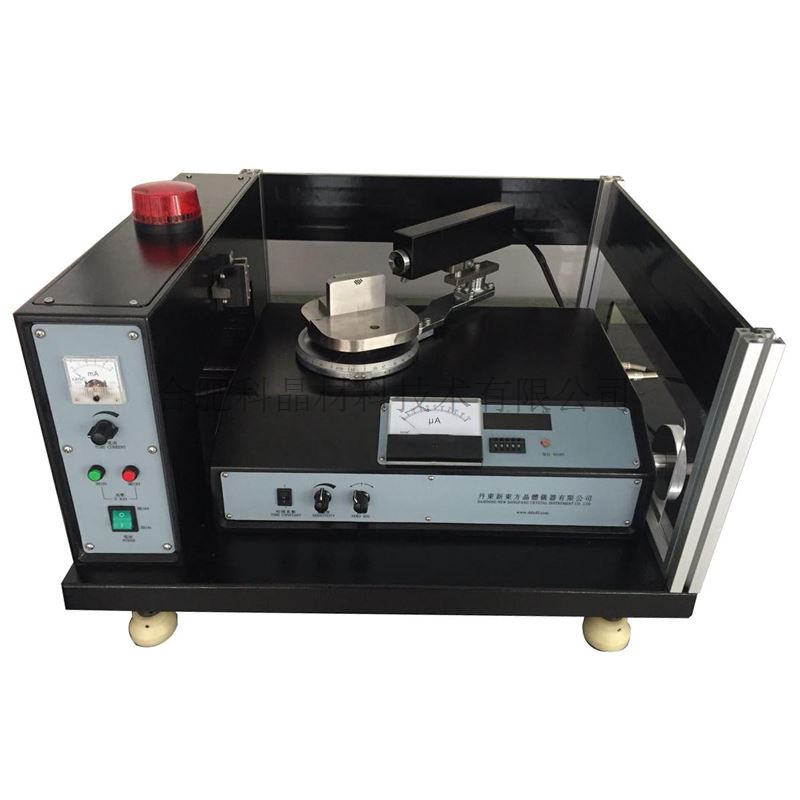

DX-100单晶定向仪
