小型燃料电池试验用管式炉（20mm，1000℃）
关键字：
电池双室密封、气密性良好、上下加压
型号：
OTF-1200X-4CV（内部名称：立式管式炉系统）
产品概述：
微型燃料电池（20mm）测试系统主要用于纽扣型电池的电化学测试分析，该仪器实现了电池的双室密封，可向电池阴阳两极定量通入不同的气体，且气密性良好，满足电池在SOEC和SOFC不同模式、不同气氛下的精密测试。仪器上下设置两个压紧弹簧，实现上下加压设计，可以确保铂网和电极、铂网和铂引线之间牢固连接。通过引线可以外接电化学工作站等其它测试设备。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

1000℃小型燃料电池测试立式炉 (外管φ20*16*260mm, 内管φ14*φ10*300mm)（内部：立式管式炉系统）-OTF-1200X-4CV
炉体结构

· 采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

· 炉体设计为开启式，以方便与更换炉管

· 采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

· 两个4”长的加热区，可以独立控制温度
立式管式炉

· 电源：AC 208-240V 50/60HZ

· 功率：1.5KW

· 最高加热温度：1100℃（＜1h）

· 长期使用温度：1000℃

· 加热元件：掺钼铁铬铝

· 加热区长度：200mm（100mm+100mm）

· 热电偶：K型

· 建议升温速率：≤10℃/min
炉管

· 外管：φ20*φ16*260mm刚玉管（上下各一根）

· 内管：φ14*φ10*300mm石英管（上下各一根）
法兰和接口

·  上下法兰各包含一个进气通道和一个排气通道以及固定组件，两个通道用密封圈隔开；

·  炉管端口各加一个密封圈用于保护炉管；

·  最上端是一个聚四氟绝缘盖，用油脂密封（客户自备），防止带电金丝（客户自备）和不锈钢件接触；固定件用螺母固定在壳体上。

    另一端为相同结构

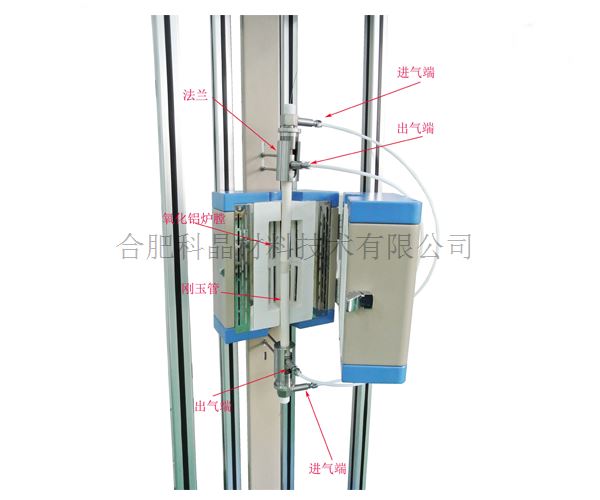

图片1.png 图片2.png

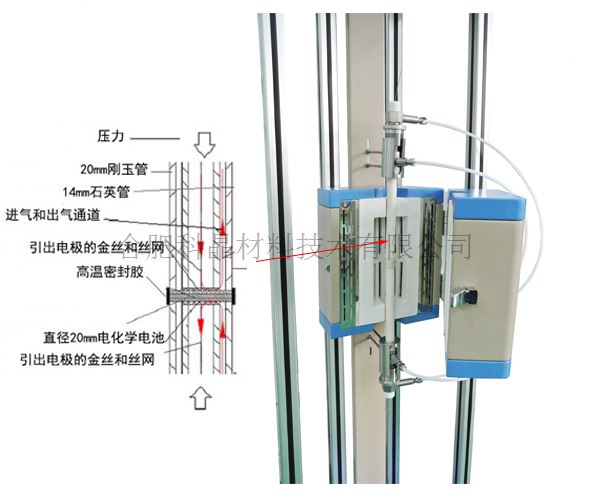

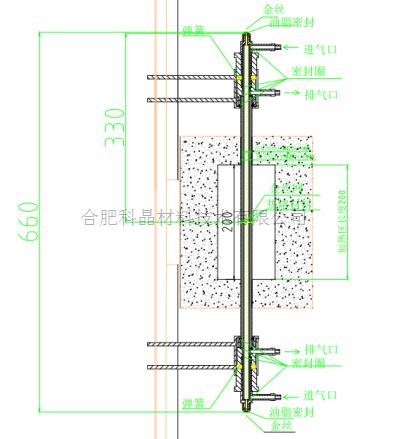

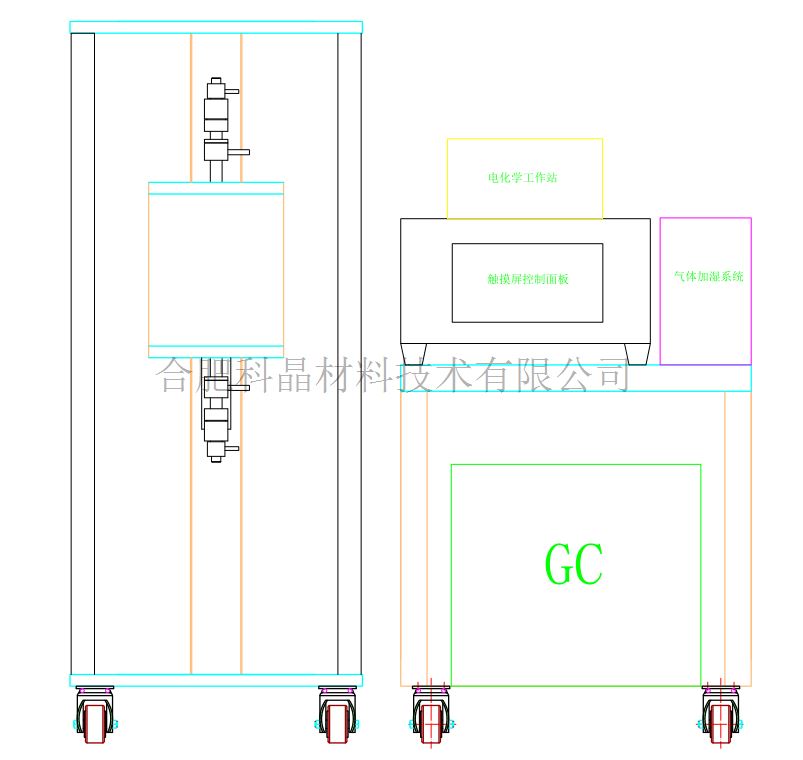

  系统组装示意图如下：

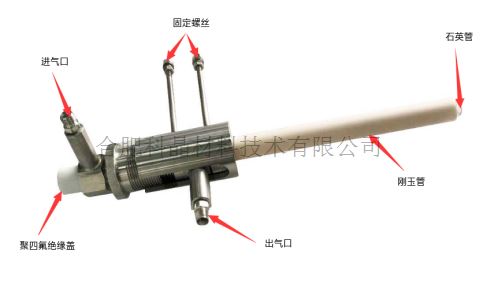

图片3.png    图片4.png
气体流量控制系统 （选配）

· 四路质量流量控制系统（两路进气，两路排气）

· 质量流量计量程：两路100sccm，两路200sccm
  （其它量程可按客户要求定制）

· 质量流量计精度：±1.5% F.S

· 工作温度：5~45ºC
气体加湿系统 （选配）

·系统可配置一路气体加湿系统，通过精密气液混合罐实现气体加湿功能

·气液混合罐容积：1000ml（其它还有300ml和600ml可选）

·气液混合罐材质：不锈钢316

·气液混合罐加热装置功率：1000W

·最高加热温度：150℃

电路控制系统

· 电路控制系统和加热系统为分体式，以便客户根据实际要求安装和摆放电路控制系统的位置。

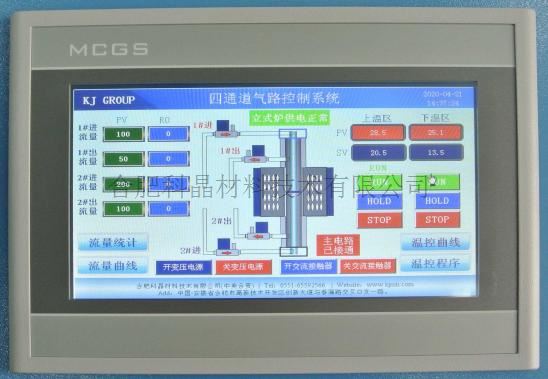

· 整个系统的温度、气体流量操作全部在触摸屏上面实现，通过预先设置和输入控温程序、气体流量等参数，实现整个工作过程的一体化操作。

温控系统

· 包含两个YD858P型温度控制器

· PID自动控温系统

· 智能化50段可编程控制

· 控温精度：±1℃

· 两个温区分别有两个独立的温控系统控制

· 默认DB9 PC通信连接端口

· 通过MET认证

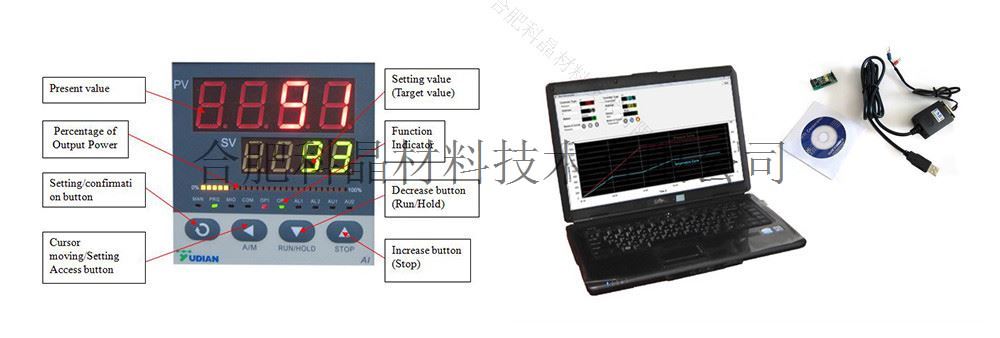

· 可选购电脑温度控制软件(用于YD858P系列控制器)用于控制升温曲线和导出数据。

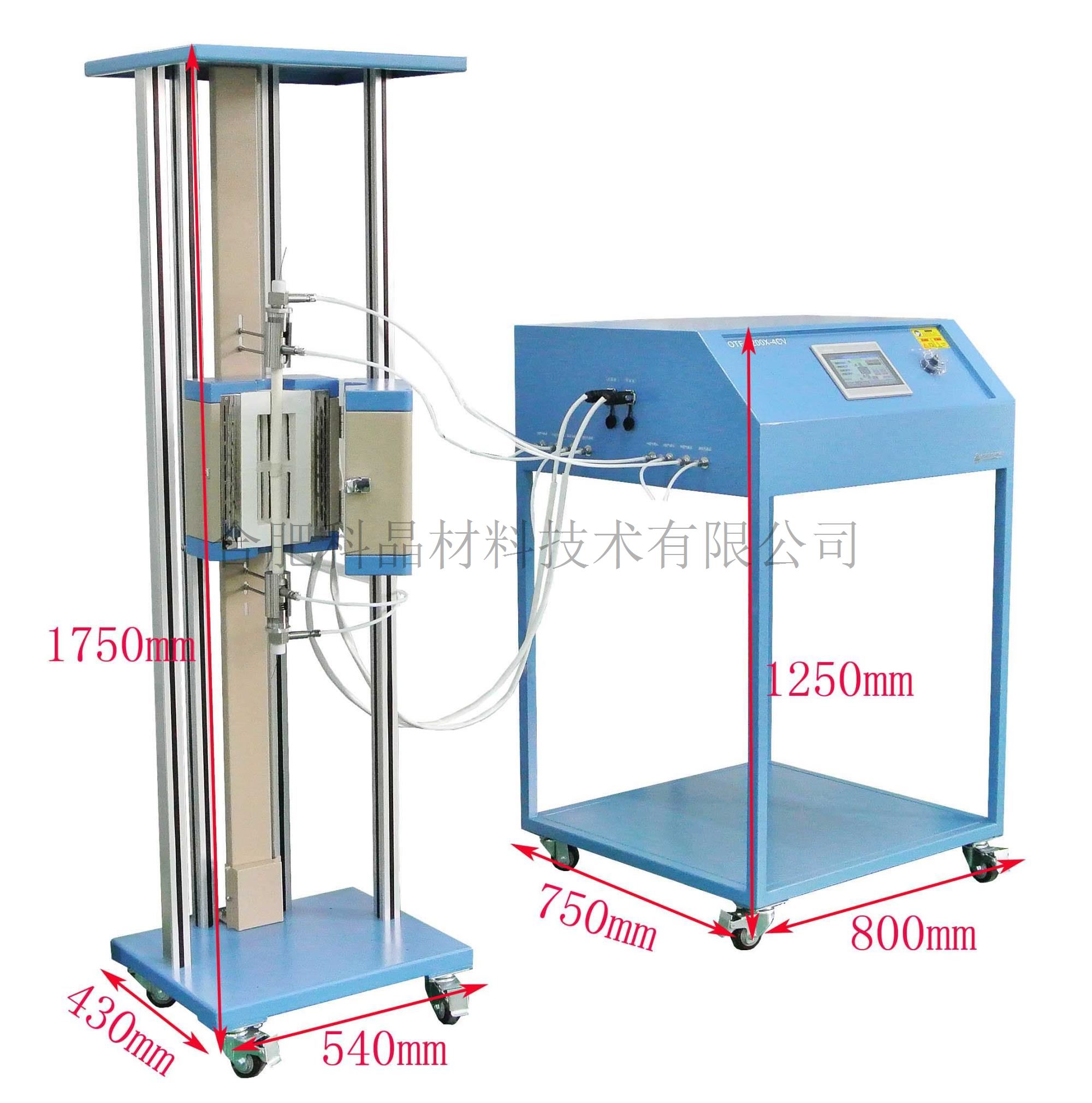

产品尺寸

· 加热炉与炉架：长540mm*宽430mm*高1750mm

· 控制系统：长800mm*宽750mm*高1250mm

重量

约125kg
保质期

1年（不包含石英管、刚玉管和密封圈等损耗件）




公司环境

23453[1].png   微信截图_20220311162937.png

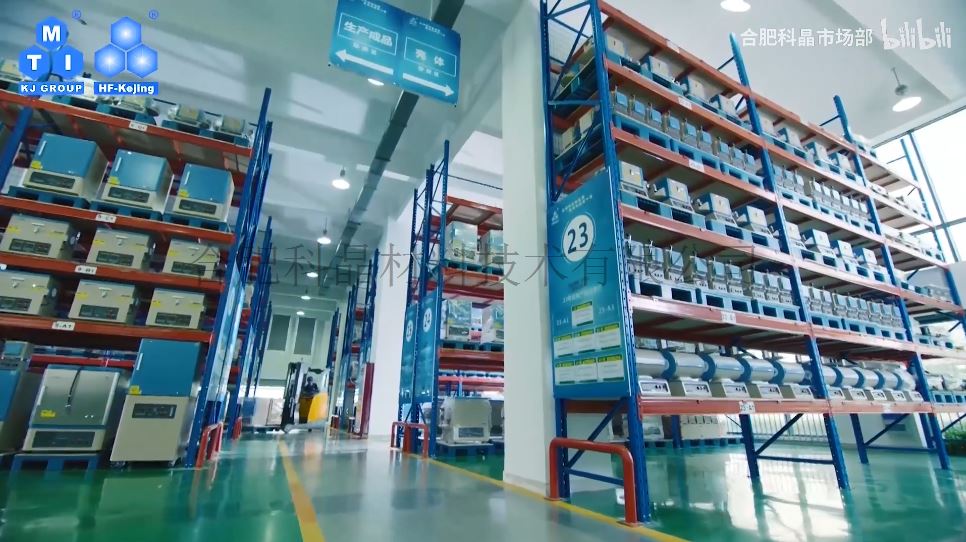

合肥j9九游会品牌纪录片                                  公司环境
