精密真空压力调节系统 (配涡轮增压泵,可选配冷阱)
型号：
GZK-103G-L
产品概述：

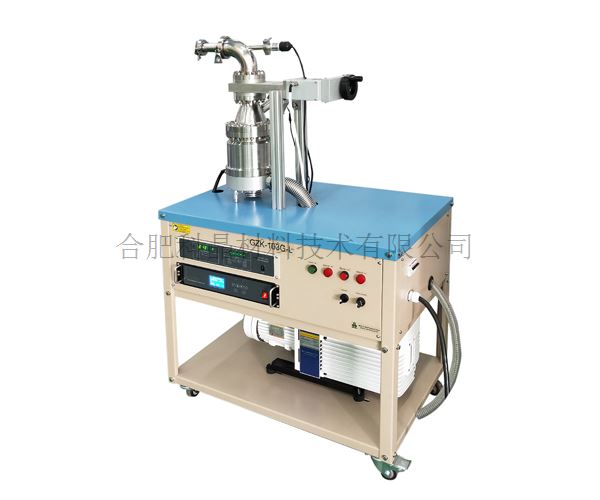

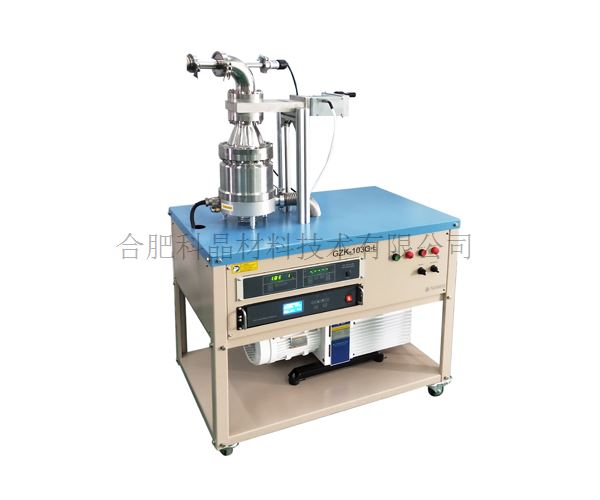

GZK-103G-L是一款大抽速的国产分子泵真空系统，通过符合真空计和分子泵控制器显示真空度及各项工作状态，操作简单方便。它主要由真空室，阀门及真空连接管道，FF-160/700分子泵，VRD-48机械泵，真空测量系统，电器控制系统组成。通过标准配件连接，全部采用不锈钢材料
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
特点

· 700L/S超大抽气速率，可短时间达到所需真空度

· 极限真空度可达5.5*10-5pa,满足大多数高真空实验要求

· 设备下方安装四个滑动轮，方便移动，且滚轮上装有制动装置，提高了设备的稳定性和安全性
基本参数

· 电源：AC 380V 50/60HZ

· 功率：2.5KW

· 工作环境温度：5-32℃

· 空气相对湿度：≤80%

· 系统极限真空度：15.5*10-5pa

· 抽气接口尺寸：KF63（另标配一个KF63转KF40变径）
前级机械泵

· 型号：VRD-48

· 抽气口接口尺寸：KF40

· 抽气速率：13.3L/S

· 电机功率：1500W

· 极限压强：4*10-2Pa
分子泵

· 型号：FF-160/700

· 抽气速率：700L/S

· 极限压强：6*10-7Pa

· 额定转速：36000转/分

· 冷却方式：风冷/水冷

· 抽气接口尺寸：CF160
分子泵控制器

· 型号：TCP-II

· 电压：200-240V

· 输出功率：750W

· 加速时间：5分钟

· 输出频率：0-1300Hz
复合真空计

· 电源：220V 50/60HZ

· 电阻柜阻止：约85Ω

· 自动保护（电离）：＞10Pa

· 电离规测量范围：100-10-5Pa
电动插板阀

· 采用CF80无氧铜密封
尺寸


· 1000mm L*600mm W*1580mm H


重量

约135KG







  注意事项

·设备放置地点应选择空气流通，无震动，无易燃﹑易爆气体或高粉尘的场所

·如果真空泵不运行，则三相电顺序接错，应立即切断电源，并交换任意两根相线（W1、U1、V1中任意两根），只有接线正确，真空泵才能正常运行

·在打开“插板阀开启”旋钮时需保证“插板阀关闭”旋钮处于关闭状态

·如果打开分子泵驱动器，画面显示“分子泵过热保护”，则需连接水冷设备

·如需打开放气阀门，请先关闭插板阀
