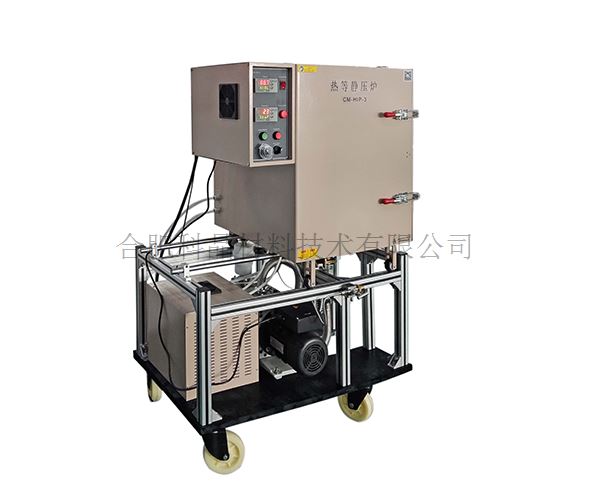

1300℃小型热等静压炉 (φ70x130mm,10 Mpa,带滑动安全箱)
关键字：
内加热式、不锈钢
型号：
CM-HIP-3
产品概述：
CM-HIP-3是一款小型内加热式热等静压炉，该炉体为不锈钢材质，此设备最高加热温度可达1300℃，此设备最高压为10MPa，不得使用有毒和腐蚀性气体。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。

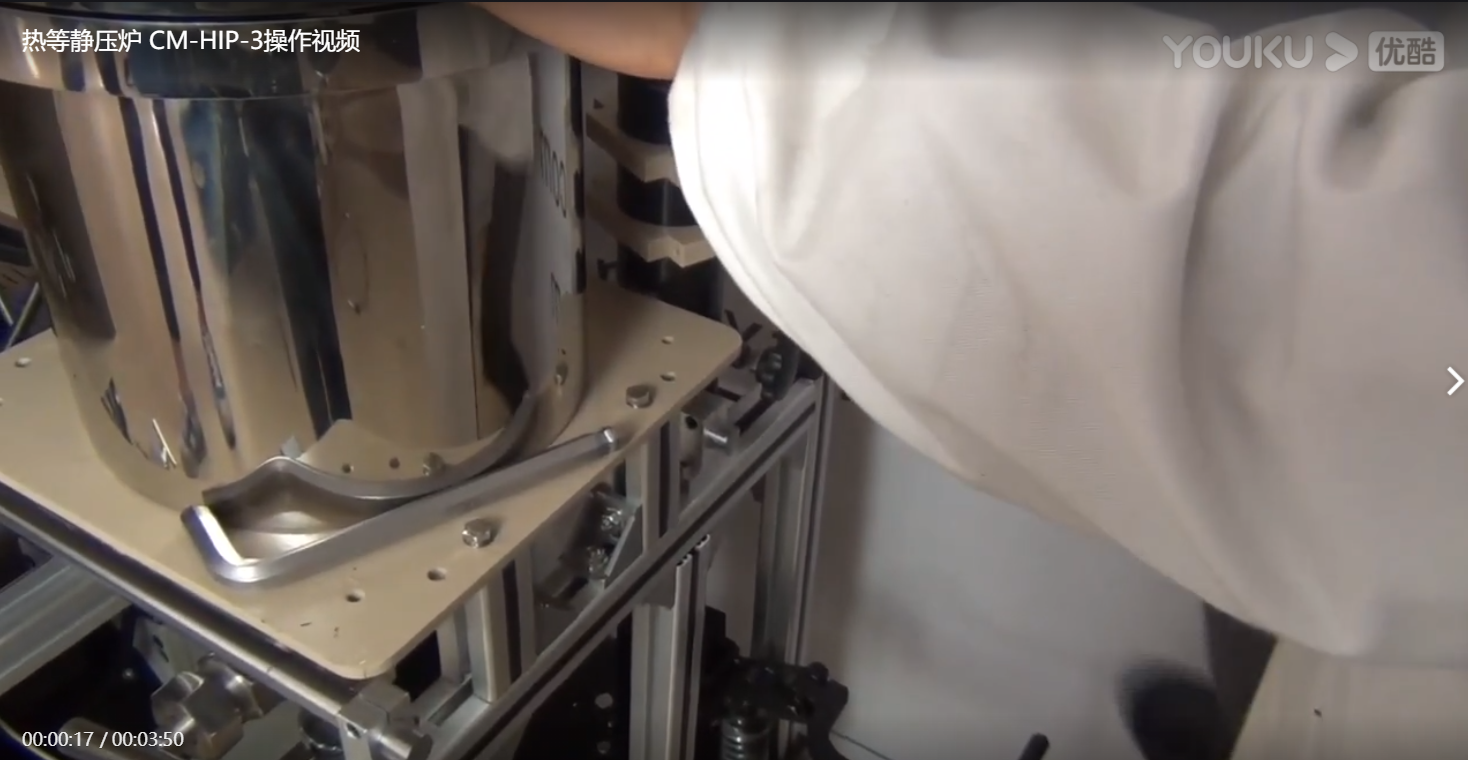

技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

1300℃小型热等静压炉(φ70x130mm,10 Mpa,带滑动安全箱)- CM-HIP-3
特点

· 精确程序控温

· 最大样品尺寸70 mm Dia x 130 mm H

· 自动恒压系统等多种安全装置
结构

· 腔体采用SS304不锈钢制作

· 腔体上安装有安全阀（当腔体压力超过设置的最大值时，安全阀将自动泄压）

· 不锈钢腔体外安装有一防爆箱

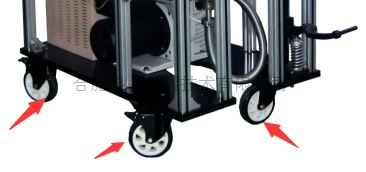

· 设备安装有移动轮，方便移动

基本参数

· 总功率：4.5KW

· 电源：AC 220V 50HZ

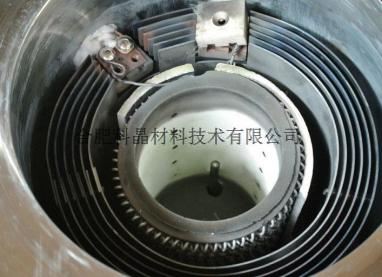

· 加热元件：钼丝

· 最高加热温度：1300℃（≤3h）

· 最大压力：10MPa

· 建议升温速率：≤6℃/min

· 加热区长度：130mm
炉腔

· 腔体采用SS304不锈钢制作（带有水冷夹层，设备需配备水冷机）

· 腔体尺寸：外径φ310*280mm（高度不含法兰盖）

· 腔体内部直径：80mm

· 腔体容积：0.6L

· 最大可放入物料尺寸：φ70mm*130mm(H)

· 腔体采用双重安全保护的设计思路，同时安装有电磁安全阀和机械安全阀，当腔体压力超过最大上限压力时，安全阀将自动进行排气

· 安全阀上限压力范围：≤20MPa

3.png  4.png

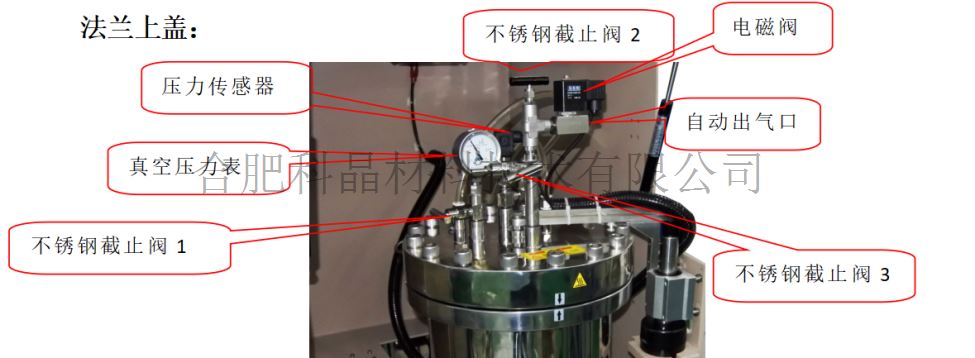

法兰

· 法兰采用SS304不锈钢制作

· 法兰上包含了一个机械压力表，一个压力传感器，一个安全泄压阀和三个不锈钢针阀和两个出气口

· 不锈钢针阀1打开，可检测腔室中的真空度，在通气氛时需关闭，保护仪表。

· 不锈钢针阀2在正常工作过程中需一直打开，在过压时可实现自动放气

· 不锈钢针阀3在工作状态下需关闭，实验结束后打开，打开此针阀即可排出腔室内的气体

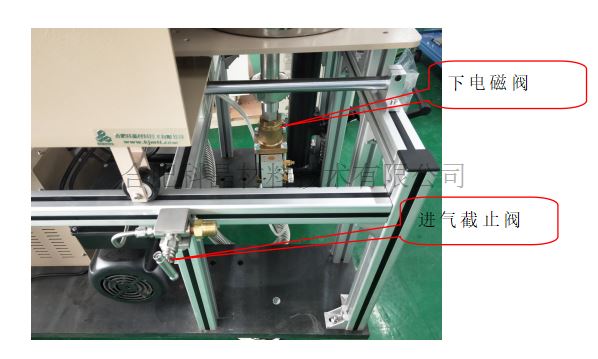

· 一个黄铜材质的进气口安装在设备侧面，通过不锈钢管与气瓶相连，一个不锈钢针阀控制进气的通断

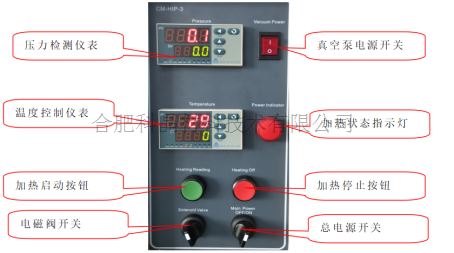

· 腔体底部安装了一个电磁阀，通过气管与小型空气压缩机相连，操作面板上的一档旋钮控制电磁阀的通断，即控制腔室抽真空的通断

温控系统

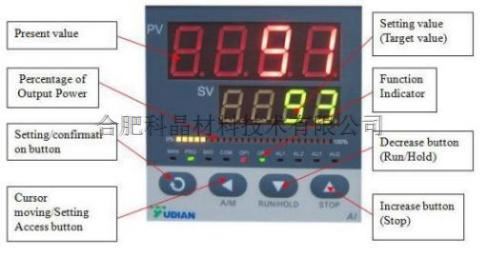

· 包含一个AI 808P型温度控制器

· PID自动控温系统

· 智能化30段可编程控制

· 控温精度：±1℃

· 默认DB9 PC通信连接端口

· 通过MET认证

7.png  8.png
最高工作压力

· 10MPa(1300℃时)(充5个9高纯氩气)

· 腔体上安装有安全阀（当腔体压力超过设置的最大值时，安全阀将自动泄压）

· 工作气体：Ar, N2
空气压缩机

· 功率：370W

· 压力：0.8MPa

· 电源：220V 50HZ

· 排气量：49L/min
真空系统

· 型号：TRP-24

· 抽气速率：6 L/S

· 电机功率：750 W

· 极限压强：4×10-1Pa（不带负载）

· 实际压强：约1 Pa（带上密封法兰，冷态下机械泵抽20分钟）

· 如果想要获得更高的真空度（10-5toor or better）可选购国产或进口高真空机组

水冷系统（选配）

· 设备需要配置一台CW-6200的水冷机，用于对高压腔室和加热电极进行水冷保护；

· 输入电压：220-240V  50HZ

· 输入电流：0.5-4.5A

· 最大功率：1.8KW
设备外形尺寸

长1400mm*宽750mm*高1900mm（防爆箱门开启的高度）

重量

约470KG
质保

·一年质保期，终生维护

· 特别提示：

1、耗材部分如加热元件、石英管、样品坩埚等不包含在内

因使用腐蚀性气体和酸性气体造成的损害不在保修范围内




   注意事项

· 热等静压炉升温速率不得超过6度/min，否则会造成炉膛开裂和加热丝断裂。

· 法兰表面的温度很高，请注意不要触摸，防止烫伤。

· 该设备可正常烧制到1300℃，最高压力为10MPa(在高纯氩气环境下），请不要过温或过压使用。

· 不得通氯化物、硫化物等易腐蚀的气体，否则容易损坏法兰，波纹管（选配）等不锈钢材质的配件。

· 由于加热元件是钼丝，在高温下容易氧化，故只能通入高纯氩气，氮气等惰性气体，不可通入氧气，以免钼丝损坏。

· 炉内温度变成常温后方可打开上盖。此时样品温度仍可能较高，请注意，或佩带手套或其他工具操作。
