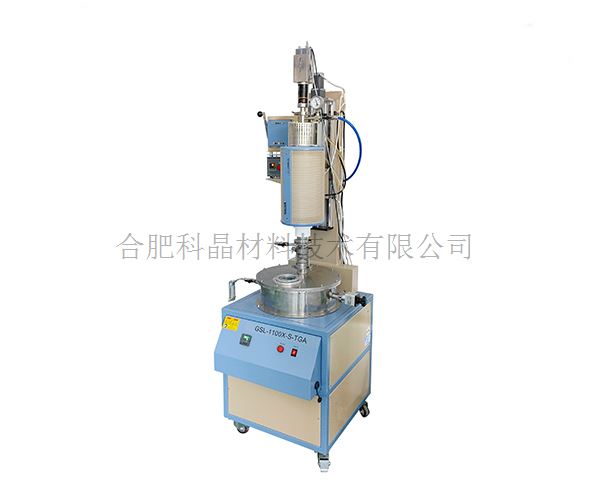

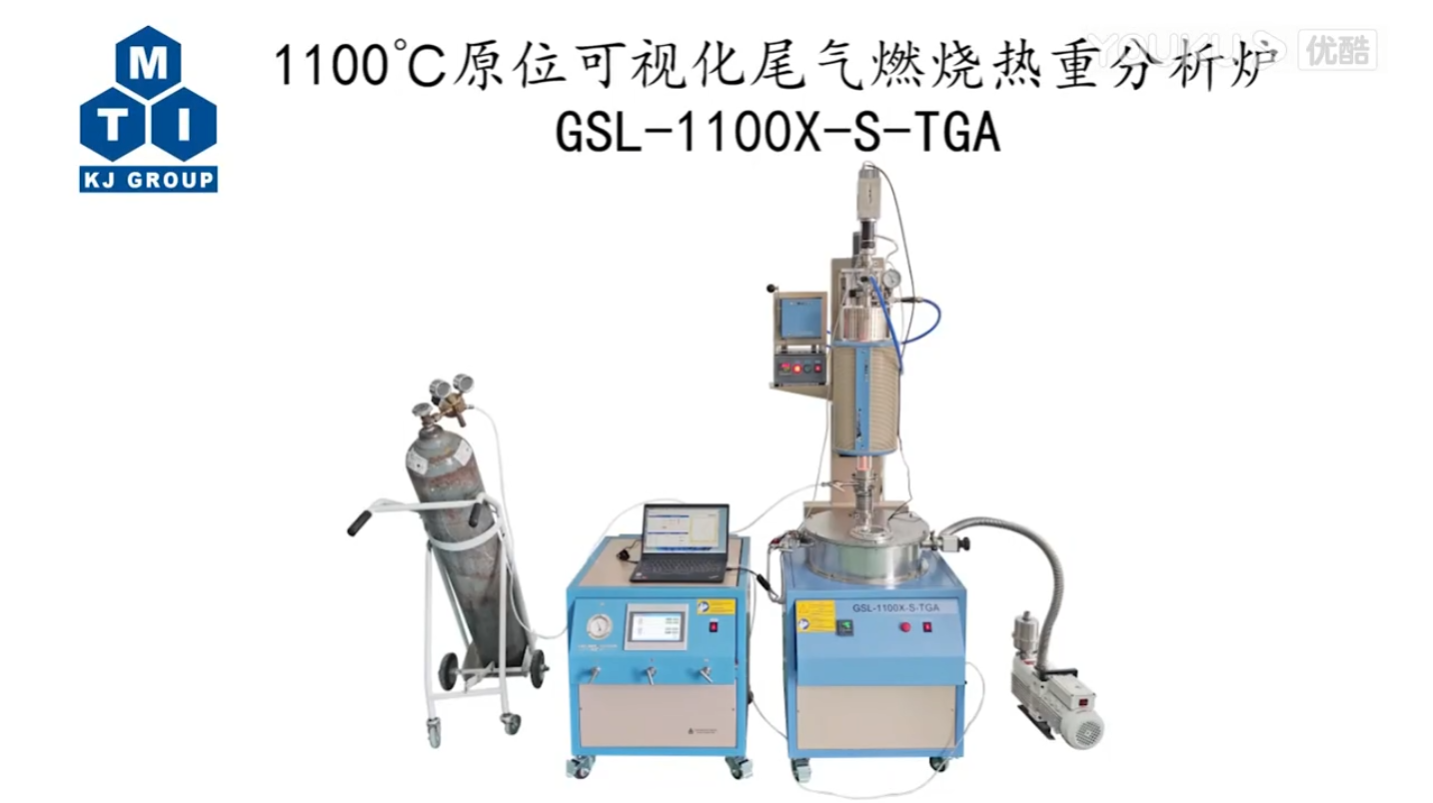

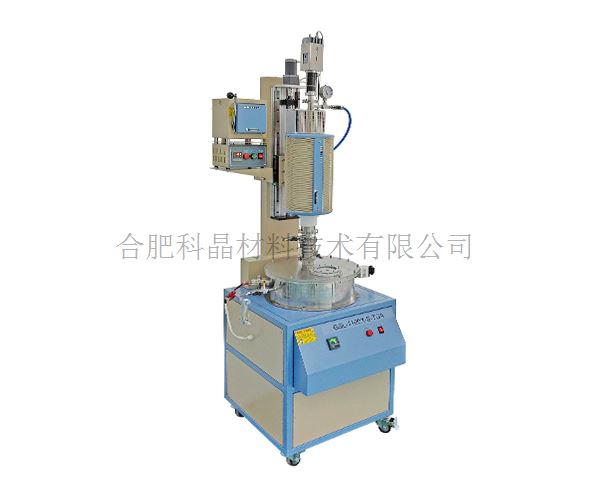

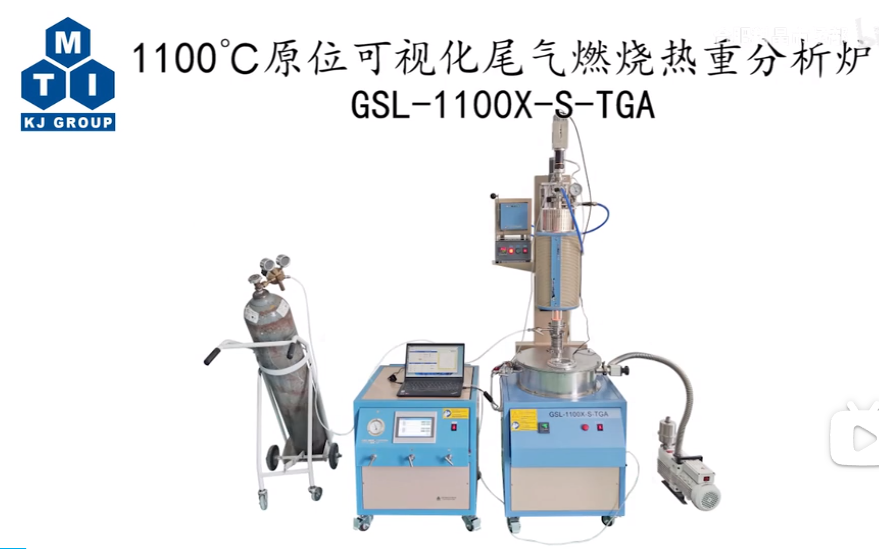

1100℃原位可视化尾气燃烧热重分析炉
关键字：
尾气处理
型号：
GSL-1100X-S-TGA
产品概述：
热重分析法（TG, TGA）是在升温、恒温或降温过程中,观察样品的质量随温度或时间的变化。此款热重分析炉广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
立式炉-加热部分

工作电压&功率

· 单相, 220V AC,50 Hz

· 最大功率：1.5 KW

工作温度

· 长期工作温度：1000℃

· 最高工作温度：1100℃（＜30min）

· 实验得出超过1000度时温度对电子天平本身的影响较大，故称重时推荐使用温度：≤1000度



升温速率

· 推荐升温速率：≤10℃/min

· 为减少升温气流对电子天平的干扰：设备启动称重功能时推荐升温速率0-200度≤3度/min,200-1000度≤5度/min

 加热元件

电阻丝

加热区

加热区长度：300mm

控温系统




· 采用欧陆仪表进行控温

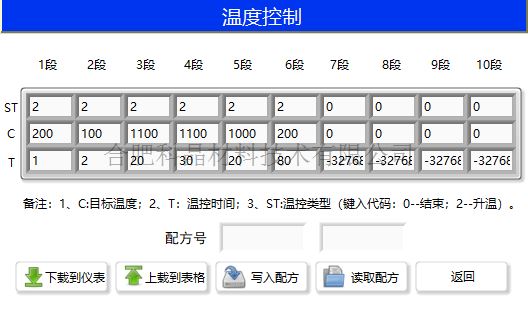

· 上位机中可设置10段升降温程序，并带有过热保护

· 控温精度为：±0.1 ºC

· 热电偶：K型

· 可从上位机中读取或设置升温程序，并可保存升温程序的配方值
























炉管&法兰



 石英管尺寸：φ50mm x 600mm L，炉管上端露出炉体部分安装有不锈钢防爆网，下端露出炉体部分安装了一个氧化铝隔热环

· 一对不锈钢密封法兰安装在炉管两端，采用硅胶O型圈密封

· 上部法兰安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力，一个φ12mm的快插接头作为出气口使用，出气口通过软管与尾气燃烧装置的上进气口相连，一个球阀控制气体的通断。含有两个水管接口与水冷设备相连。

· 下部法兰上的一个φ6.35的卡套接头为进气口（工作气），通过一个球阀控制进气的通断。

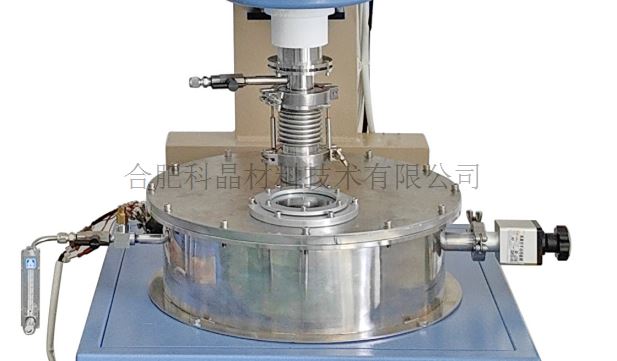

· 下部不锈钢腔室上的一个KF25接口上安装了陶封电极，一个KF25接口为抽真空接口与真空系统相连。一个φ6.35mm卡套接头作为进气口使用（保护气），一个球阀控制进气的通断，一个量程为50-500ml/min的浮子流量计安装在进气口上，用于调节进气量的大小。一个φ100mm石英观察窗口用于观察天平读数。安装了一个安全泄压阀，当压力超过0.02MPa时会自动打开泄压阀泄压，从而保证了系统的安全性。

· 注：抽真空和通气均会对天平数据有不同程度的影响，以具体的实验为准
















电动升降滑台


· 炉体可由上位机控制其自动上升或下降，方便放、取物料

· 滑台最大行程450mm。

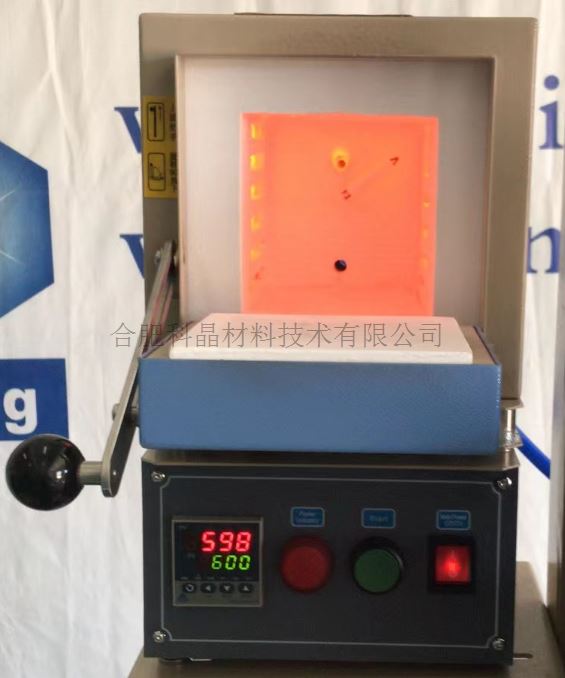

尾气燃烧装置

· 用作易燃气体的尾气处理，配备有便携式气体探测器，随时监测各接口是否有漏气情况。

· 电源：AC220V/50HZ  1.2KW

· 加热区尺寸：130长*100宽*100mm高

· 温度：最高使用温度：1100℃（≤30min）

 工作温度：1000℃

· 升温速率：≤10℃/min

· 加热元件：电阻丝

· 热电偶：K型

· PID智能控温仪

· 可设备30段温控程序

· 控温精度：±1℃

· 设备背面含有两个φ12mm的快插接头，为进气口，上进气口与热重分析炉的出气口相连，下进气口通入空气。


图片5.png 图片6.png 图片7.png
称重系统

电子天平







· 量程：0-120g（可定做其他量程）

· 最大可称量物料重量：10 g

· 精度： 0.1mg

（如果需要更高精度，请联系销售进行定制）



称料坩埚


· 标配1套氧化铝坩埚

· 氧化铝坩埚尺寸：外径φ20*内径Φ17.6*深度50mm

· 容积：10ml

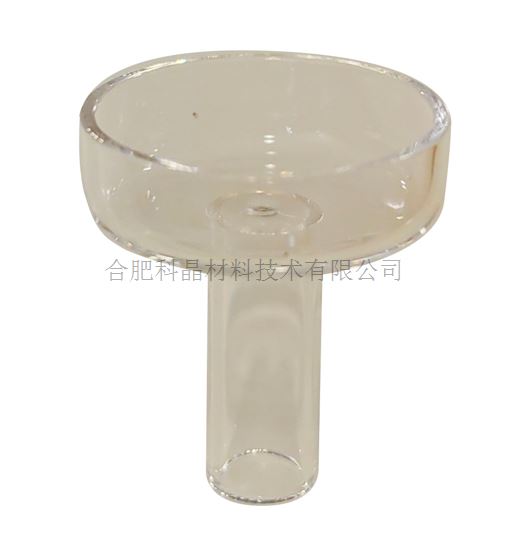

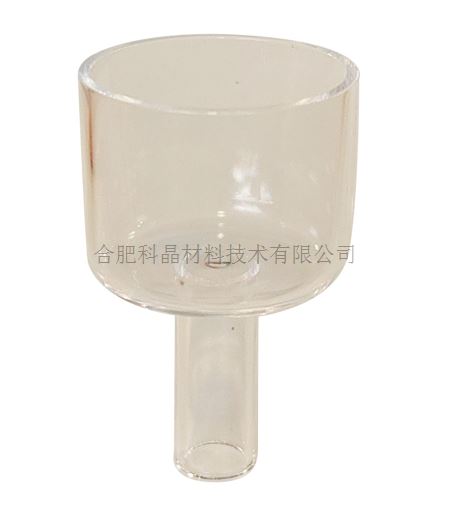

· 可选配其它尺寸的氧化铝坩埚或石英坩埚

 尺寸如下：外径φ25*内径φ23*8mm圆形坩埚

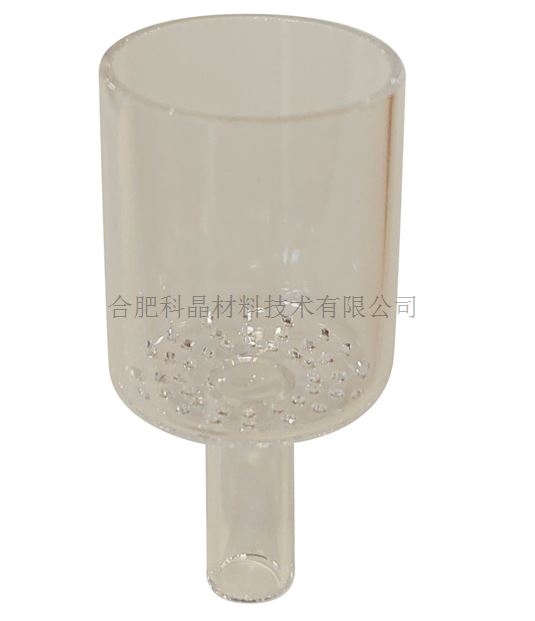

        外径φ25*内径φ23*30mm圆形坩埚（底部开孔）

         外径φ25*内径φ23*20mm圆形坩埚

图片10.png 图片11.png图片12.png

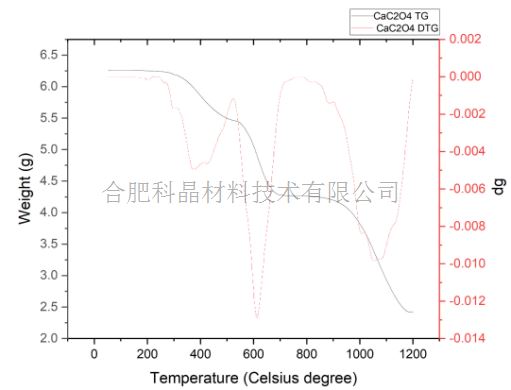

 称重曲线

重量随温度变化的曲线












称重数据处理




· 在同等实验条件下用空坩埚进行数据校准，通过再次对样品进行测试实验，两次数据的比对从而排除环境因素对天平本身的数据的影响，得出最终的热重数据。









控制系统








控制面板

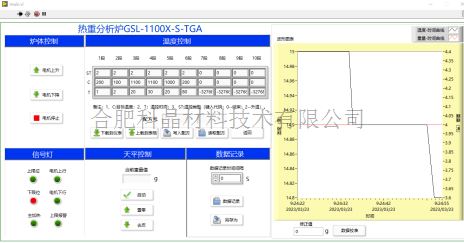

· 控制系统采用电脑控制的方式，实时显示温度和重量曲线，并可以导出温度和重量的数据至EXCEL表格。









原位可视化系统










摄像头

· 上部法兰上安装有一个直径φ25mm的石英观察窗口，用于摄像头对内部样品进行实时观察。

摄像头技术参数：

· 400万星光级1/1.8” CMOS超宽动态 ICR日夜型枪型网络摄像机

· 最低照度: 彩色：0.0005 Lux @（F1.2，AGC ON）；黑白：0.0001 Lux @（F1.2，AGC ON

· 宽动态: 120 dB

· 最大图像尺寸:2560*1440

· 视频压缩标准: H.265/H.264/MJPEG

· 网络: 1个RJ45 10 M/100 M自适应以太网口

· 支持RS-485

· 模拟输出接口  1路（CVBS输出BNC接口）

· 电源输出: DC12 V，100 mA

· 接口类型: 内插式









调节镜头

· 焦距：12-240mm

· 相对孔径：1:1.8
· 接口：CS

· 外形尺寸：直径φ48*长度99mm

供气系统 （可选）

· 您可以将TGA炉与多通道气体输送系统连接，用于混合气体操作，或将气体分析仪连接到气体出气端口。


水冷设备（选配）

· 型号：KJ-5000

· 工作电压：AC 220V 50HZ

· 工作电流：1.4-2.1A，制冷量：2361Btu/h

· 压缩机功率：300W，水箱容量：6L

· 最大流量：16L/min，净重：24 Kg

· 外形尺寸：550*280*430mm

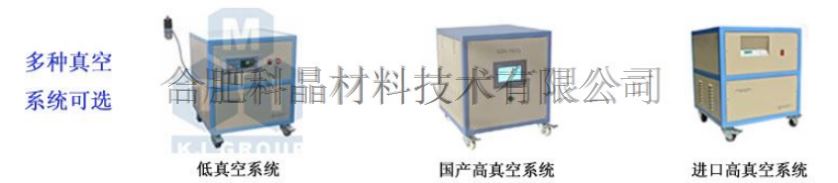

真空系统（选配）

· 多种真空系统可选

图片20.png 图片21.png

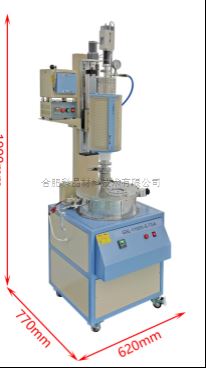

仪器外形尺寸

 620L*770W*1990Hmm

设备重量

约100kg
质保期

一年质保，终身维护（不包含炉管，密封圈和加热元件等耗材）
质量认证

CE认证

所有电器元件（输入电压＞24V）都可以选择通过UL/MET/CSA认证

图片23.png 图片24.png




使用注意事项

· 炉管内气压不可高于0.02MPa（相对气压）；

· 由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，

 为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀

 量程为0.01MPa-0.1MPa,使用时会更加精确安全；

· 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气

 阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，

 以防意外发生（如炉管破裂，法兰飞出等）

· 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，

 请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。
