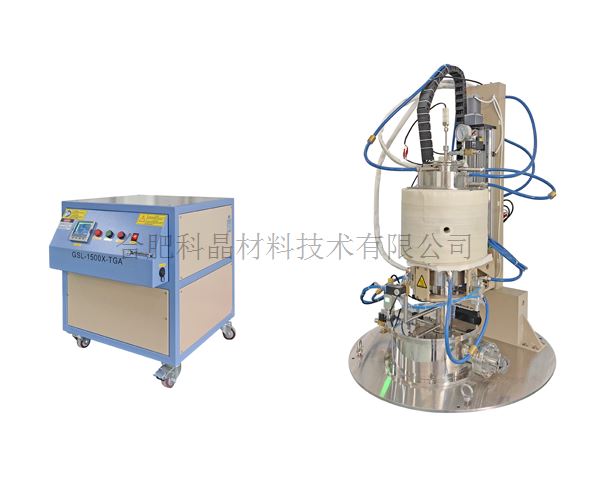

| 设备名称型号 | ·1500℃中子束衍射热重分析炉（自动开/闭法兰，进/出样品） GSL-1500X-TGA |
| 高温炉参数 | · 电源：AC 220V 50/60HZ · 功率：5.5KW · 最高加热温度：1500℃（≤30min） · 长期使用温度：900-1400℃（在常压状态下） · 加热区长度：170mm · 推荐升温速率： 室温—700℃≤10℃/min 700℃-1100℃≤30℃/min 1100℃-1400℃≤10℃/min 1400℃-1500℃≤5℃/min · 加热元件：硅钼棒 · 系统安装了3根热电偶，两根B型热电偶，一根PT100热电偶。其中一根B型热电偶插入在炉管内部，用于测量样品的温度，作为主控热电偶； 另外一根B型热电偶安装在炉膛内部，用于测量炉膛内部温度，作为串级控制的超温热电偶； PT100热电偶，安装在设备外部，用于测量室温，作为仪表的室温修正热电偶。 温控系统： · 包含一款欧陆3504温度控制器，采用串级和室温修正控制，实现精确控温； · 上位机中可设置10段升降温程序，并带有过热保护 · 控温精度为：±0.1℃ · 可从上位机中读取或设置升温程序，并可保存升温程序的配方值，方便下次调用
|

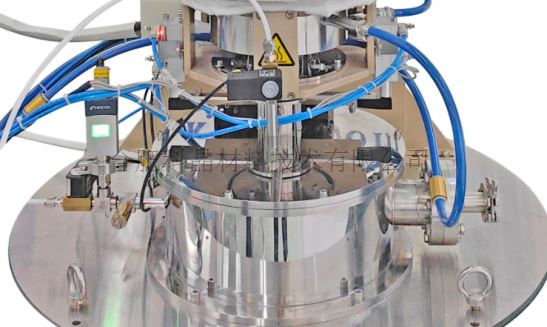

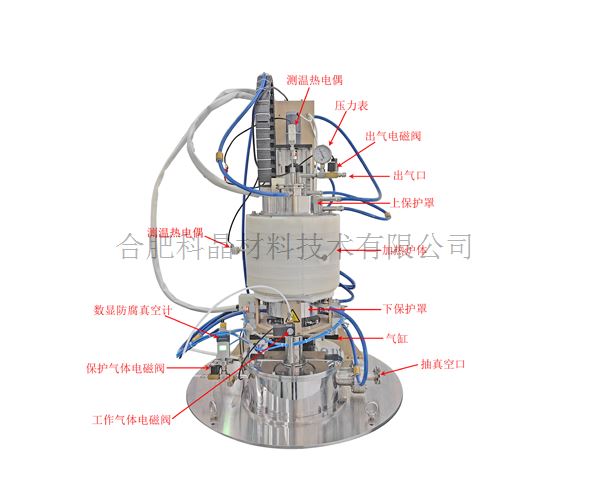

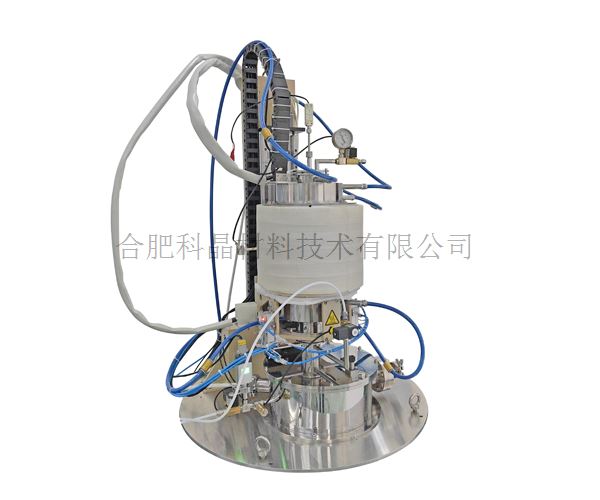

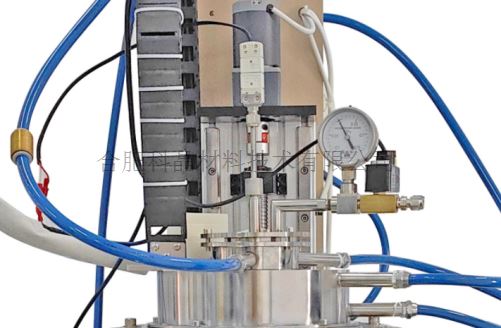

| 炉管与法兰 | · 炉管材质：刚玉管 · 炉管尺寸：φ60*500mm · 一对不锈钢水冷法兰安装在炉管两端，同时上下法兰外安装了水冷环，利用冷却水降低法兰温度。 下法兰上含有气管接口，利用气压控制气缸对下法兰进行自动压紧和松开； · 上法兰上的一个φ6.35mm的卡套接头作为出气口，一个电磁阀自动控制出气的通断； 安装了一个量程为-0.1-0.15MPa的机械压力表； 一个铠装接口用于插入测温热电偶，测量坩埚内样品温度，热电偶为双铂佬B型热电偶； 上法兰内部焊接了吊环，悬挂了一个多层陶瓷挡板，用于隔绝热辐射； · 下法兰与底部的不锈钢腔体连接，腔体上含有一个CF法兰，法兰上的KF40接口为抽真空接口； 两个φ6.35mm的卡套接头为进气口，分别通过一个电磁阀控制进气的通断； 一个KF16接口上安装了一个数显压力表； 安装了一个安全泄压阀，当腔室内压力达到上限压力时，安全阀自动打开排气； 一个KF40接口安装了一个信号模块，用于连接天平的外接信号线； 腔体内部的称重传感器顶部预留有安装孔，用于安装坩埚支撑杆，支撑杆上安装有坩埚支撑平台，平台上放入样品坩埚。
|

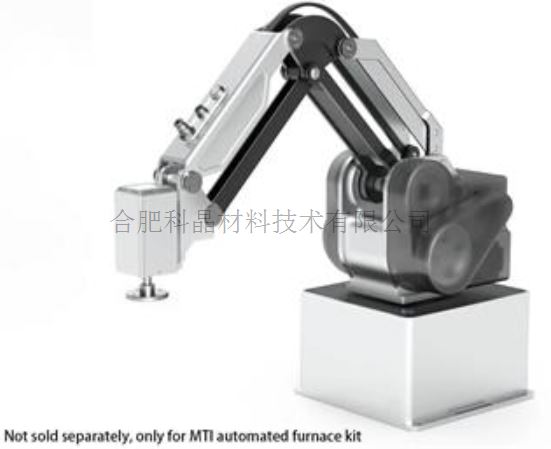

| 炉体升降机构 | · 炉体由上位机控制其自动上升或下降，结合气缸实现对法兰的自动压紧密封，可以选配机器人，实现设备的自动化操作； · 炉体上下可移动距离：500mm
|

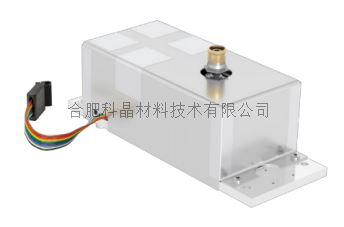

| 称重系统 | 承重传感器： · 量程：550g · 精度：1mg · 最大可称量物料重量：250g (如果需要更高精度，请联系销售进行定制) 称料坩埚： · 材质：氧化铝 · 尺寸：φ40*40mm · 有效容积：20 ml
|

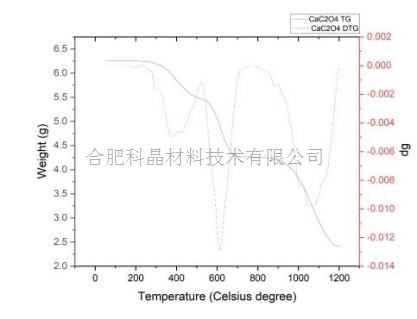

| 称重曲线 | · 重量随温度变化的曲线 · 抽真空与通气均会对天平数据有不同程度的影响，以具体的实验数据为准
|
| 称重数据校准处理功能 | · 在同等实验条件下先用空坩埚进行数据校准，第二次对样品进行测试实验，通过两次实验数据的校准比对， 从而排除环境因素对天平本身的数据的影响，得出最终的热重数据。
|

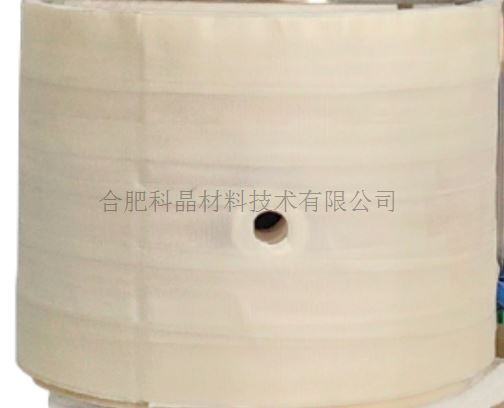

| 中子衍射孔和角度 | · 炉膛外圆上下对称中心位置，有一个直径φ30mm的通孔，用于中子衍射峰通过； · 加热棒采取圆周分散布置，错开了中子衍射峰的各个角度，如下图片所示：
|

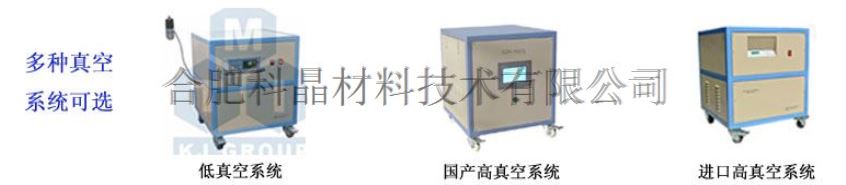

| 真空系统（选配） | · 多种真空系统可选
|
| 供气系统 （可选） | · 您可以将TGA炉与多通道气体输送系统连接，用于混合气体操作，或将气体分析仪连接到气体出气端口。 · 建议气体流量≤200sccm
|

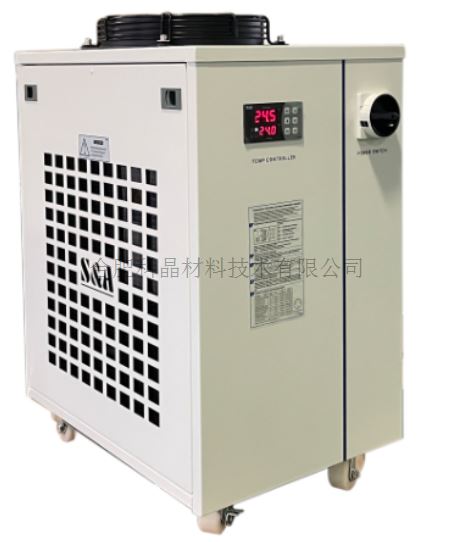

| 水冷设备（选配） | · 型号：CW-5300 · 电源：AC 220-240V 50HZ · 工作电流：0.8-6.1A · 制冷量：6274Btu/h · 水箱容量：10L · 最大流量：16L/min
|

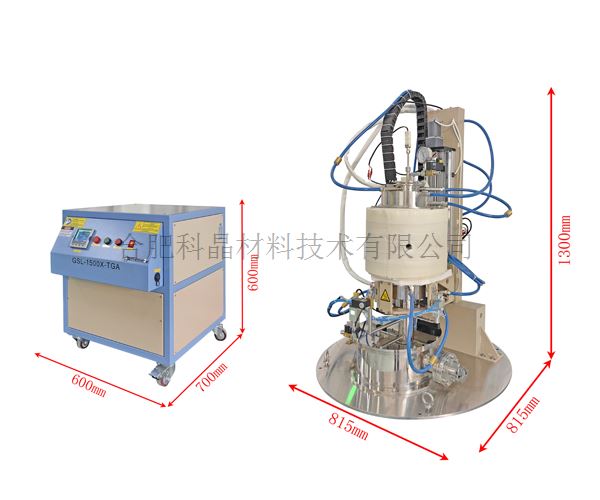

| 设备外形尺寸 | · 热重分析炉：815mm（L）*815mm（W）*1300mm（H） · 供气系统：600mm（L）*700mm（W）*600mm（H）
|
| 重量 | ·约250KG |
| 质保 | ·一年保修，终身技术支持 ·特别提示： 1.耗材部分如加热元件，刚玉管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内。 |
使用注意事项 | · 炉管内气压不可高于0.02MPa（相对气压）； · 由于气瓶内部气压较高，所以向刚玉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa， 建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数， 若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。 由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责； · 气体的流量应＜200SCCM（200ml/min） · 由于氧化铝管制作工艺的原因，炉管在烧结过程中会存在断管的风险，这是无法完全避免的，请客户知晓。 |
