1200℃真空密封坩埚移动管式炉(手动）
关键字：
开启式、退火处理、快速热处理、HPCVD、晶体生长
型号：
OTF-1200X-DVD（内部名称：坩埚移动管式炉 OTF-1200X-DVD（手动））
产品概述：

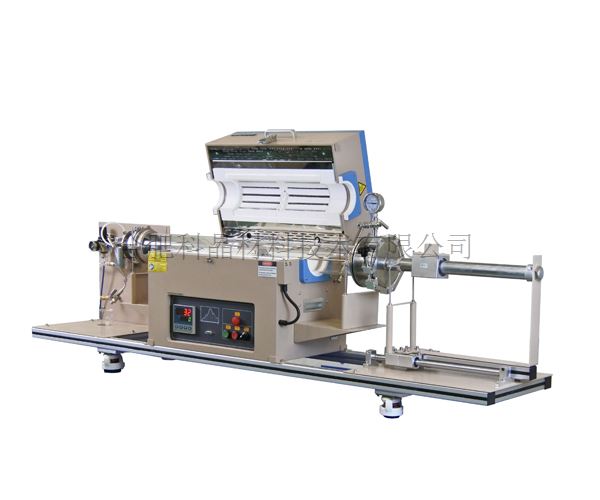

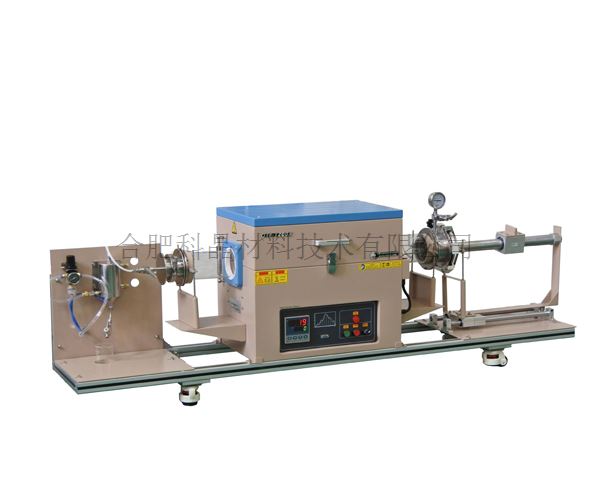

OTF-1200X-DVD是一款真空或气氛下坩埚可在炉管内移动（手动推无杆气缸）小型开启式管式炉，最高温度1200℃，通过磁耦合真空推送系统来实现真空密封的手动推送坩埚（也可电动），把坩埚推送到指定位置，管内有一根热电偶时实显示坩埚所在位置处的温度，此设备可以进行钛片退火处理、快速热处理，混合物理化学沉积（HPCVD),快速热蒸发（RTE),以及在各种气氛下进行的水平布里奇曼晶体生长（HDC),用于新一代材料研究，排气口带有液/气分离，可将尾气中液体与气体分离，可用于析出物分析和收集。
免责声明： 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，j9九游会公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。 如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称型号

1200℃真空密封坩埚移动管式炉(手动） OTF-1200X-DVD
产品特点

· 通过磁耦传动实现坩埚在管内真空/气氛移动

· 坩埚底部有测温热电偶实时检测样品温度

· 左端法兰采用卡箍连接方便取放样品

· 可选择改造为双温区管式炉，以产生更高的热梯度或更长的恒温区。（可以与销售人员联系）

· 尾气处理系统带有冷凝分离功能，可将胶体/液体与气体分离

特别推荐：视频会议产品展示（请点击此链接）
加热炉系统

· 输入电源 AC 单相220V 50/60HZ，最大功率：3.5KW

· 最高工作温度：1200℃（＜30min)，长期工作温度：1100℃

· 热电偶两根：两根K型热电偶，一根用于炉子控温

  一根检测样品温度。

· 加热元件：掺钼铁铬铝合金

· 加热区长度：400mm

· 推荐升温速率：10℃/min

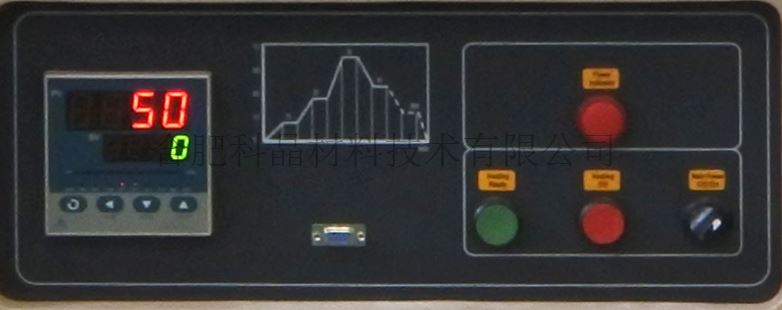

温度控制

· 包含一款858P 型温度控制器（也可以选配欧陆仪表恒温精度可达±0.1℃）

· PID自动控温系统

· 智能化50段可编程控制

· 默认DB9 PC通讯连接端口

· 控温精度：±1℃

  所有的电气元件都通过UL或MET认可，并可通过世界范围内的其他相关安全测试

· 可选购电脑温度控制软件用于控制升温曲线和导出数据；

图片1.png 图片3.png

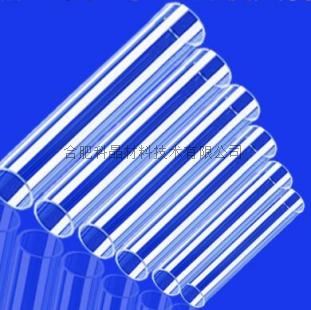

石英管

·高纯石英管尺寸：可以选配

·50 O.D x 44 I.D x 1000 L (mm)

·60 O.D x 55 I.D x 1000 L (mm)

·80 O.D x 75 I.D x 1000 L (mm)

·100 O.D x 95 I.D x 1000 L (mm)

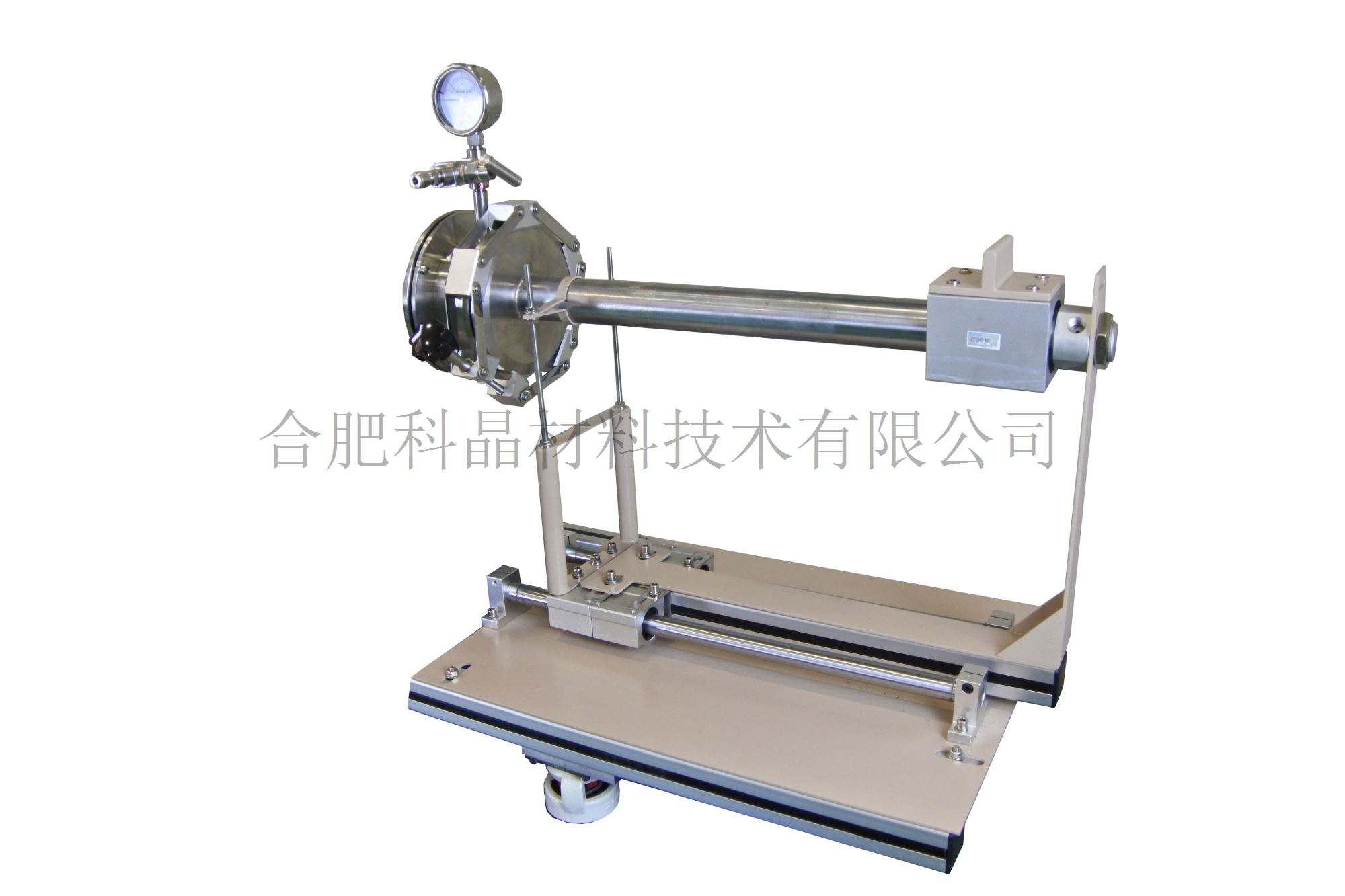

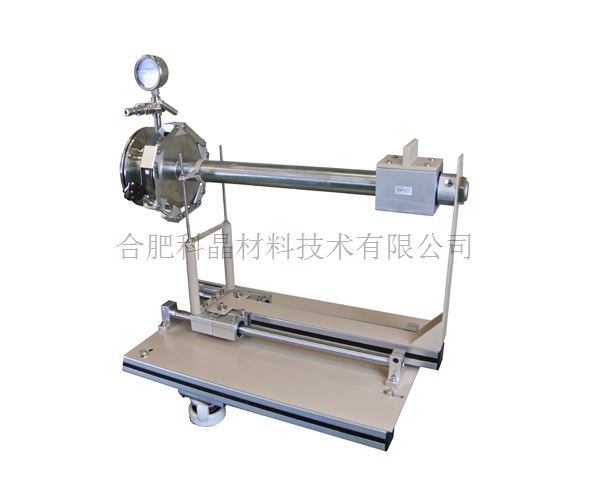

不锈钢密封法兰系统

·不锈钢密封法兰，密封法兰和石英管之间采用硅胶O型圈+压环型圈密封方式。

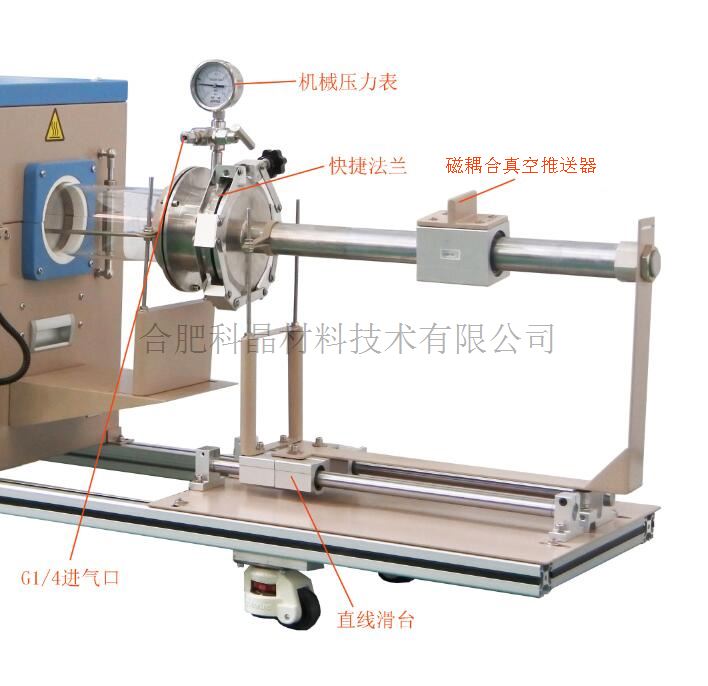

·右端法兰装有机械压力表和进气截止阀，1/4英寸进气口，用卡箍连接，方便拆卸，如下图。

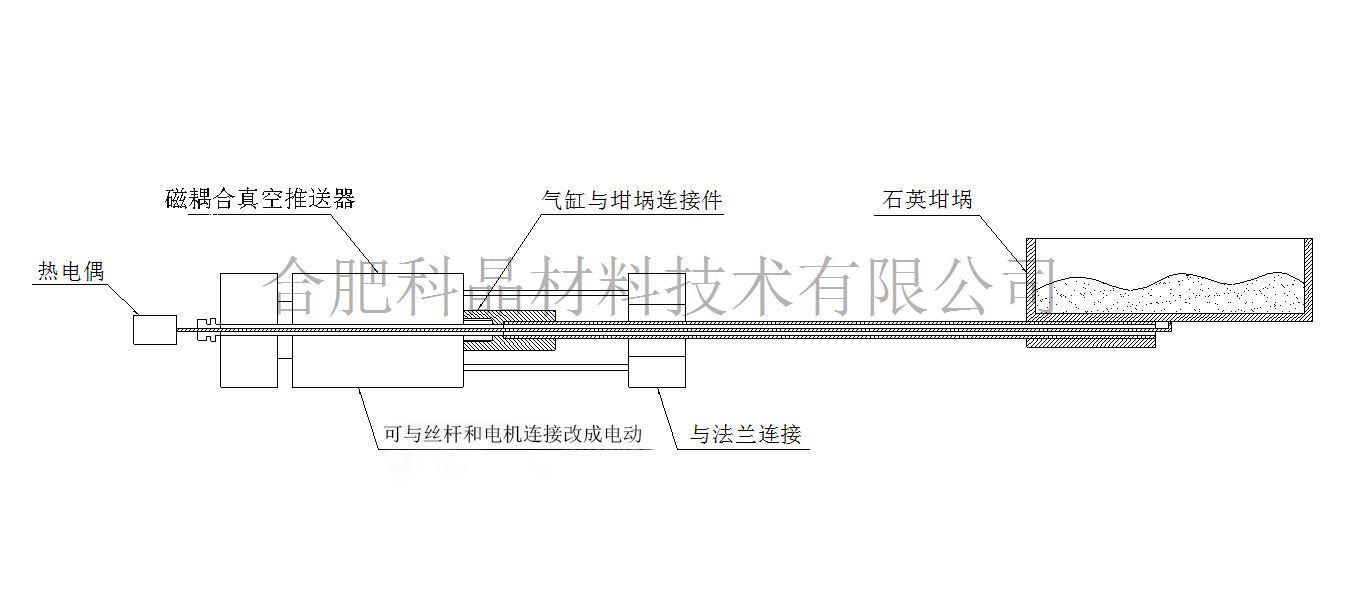

·右端法兰和磁耦推送器连接侧有石英隔热挡板和石英坩埚，热电偶测温点位于样品正下方。如下图

·右端法兰+磁耦推送器放置在直线滑台上

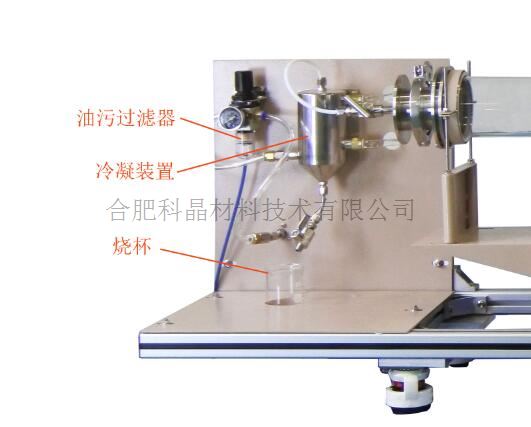

·左边连接有冷凝装置，油污过滤器，KF25抽真空口，冷凝装置和油污过滤可分离析出尾气中的液体和气体

无杆气缸组件

·可在真空或气氛下手动/电动移动

·无杆气缸组件可以匹配多种管径的炉型

·可根据要求定制移动行程

·可以与丝杆电机连接改成电动方式进样品（电动可与温度联动自动运行）

·一个K型的铠装热电偶通过无杆气缸伸入到炉管中，并可随坩埚移动，可实时监测样品的实际温度

真空系统（选配）

· 配套机械泵，真空度可以达到10-2 ttor

· 配套分子泵，真空度可以达到10-5 ttor

图片9.png 图片10.png
外形尺寸和重量

外形尺寸：2100X410X690mm（长*宽*高）

重量：约130kg

联系我们
保质期

1年（不包含炉管，氟胶O型圈和加热元件等损耗件）
产品在线展示




点击图片预约

点击图片预约

点击图片预约

使用注意事项

· 石英管内气压不可高于0.02MPa；


· 由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，

建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全；


· 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，

则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）


· 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，

请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。


相关产品
公司简介

image.png   image.png   image.png

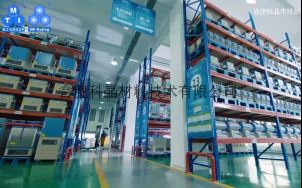

               视频会议产品展示                                                 合肥j9九游会品牌记录片                                                                          公司环境
